Сервомотор - дистанция

[YuZ]

Привет.

Есть задача: проехать нужное расстояние и плавно остановиться двум моторам.
Ставим команды:
сервомотор, дистанция;
ожидание ввода;
ряд команд по снижению скорости.
После достижениея указанной дистанции происходит сброс скорости до нуля. Тем самым затея плавной остановки рушится.
Пробовали после ожидания ввода ставить команду Стоп, затем Влево 8. Результат тот же.

Как выйти из этого положения?

[YuZ]

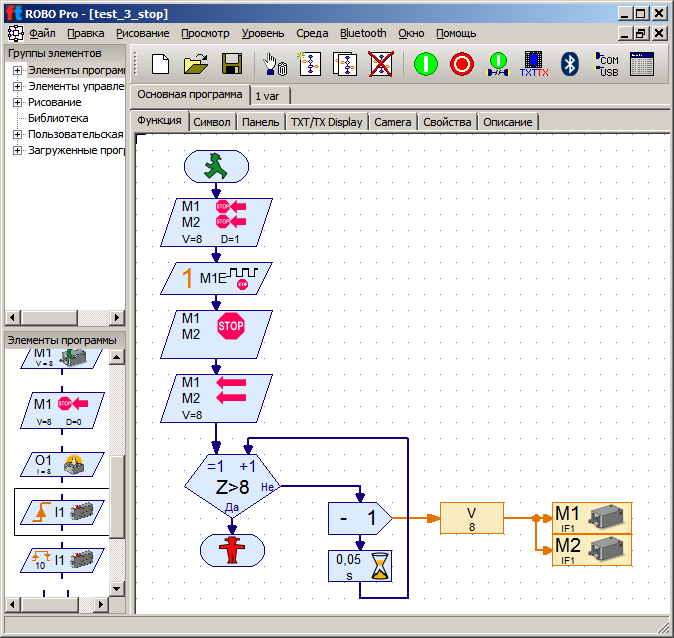

Прилагаю пример программы.

[Mr.Kubikus]

Привет!
Это пример, который не работает?

[YuZ]

Все варианты, и этот тоже, сопровождаются провалом скорости.
Хорошо видно на модели, которая "клюёт" носом при резком торможении.

Получается, что после команды "ожидание ввода" неукоснительно выполняется команда "стоп"?

Это пример, который не работает?

[Mr.Kubikus]

Мне удалось решить задачу плавного снижения скорости в синхронном режиме с помощью счётчика, который считает импульсы, поступающие от встроенного в сервомотор энкодера.

support-rp-01-07.rpp

(92.05 КБ) 934 скачивания

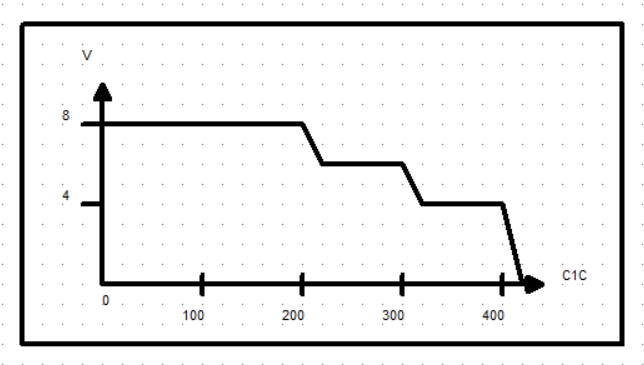

Профиль скорости:

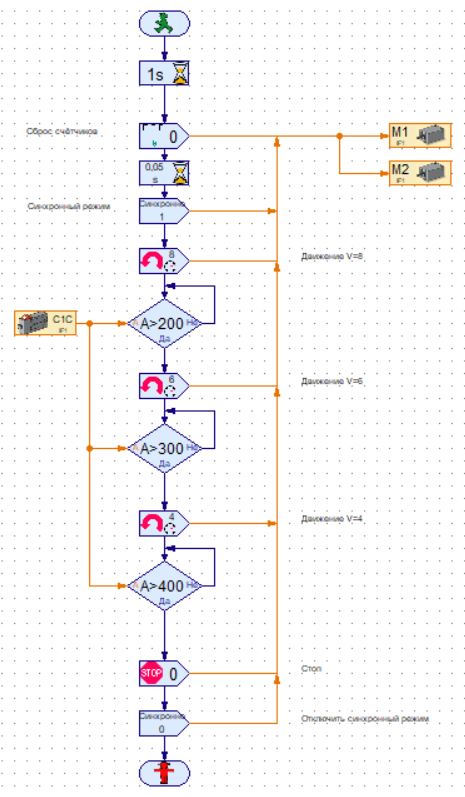

Блок схема алгоритма


[Mr.Schraubchen]

День добрый!

Чтобы постепенно снижать скорость вращения, можно отказаться от использования команды "Дистанция" при управлении сервомотором, т.к. после прохождения заданной дистанции мотор останавливается (выполняется команда STOP - "Остановить").
Если нужно плавно затормозить с 8-ой скорости до 1-ой примерно за один оборот колеса Первооткрывателя, то получается такая программа с циклом. Небольшая "отдача" в самом конце тормозного пути остаётся, но рывки при снижении скорости отсутствуют.
Для визуализации процесса торможения в режиме "Онлайн" можно использовать "осциллограф" (Элементы интерфейса -> Элементы отображения -> 9.1.4) и Списки (8.4.5) для сохранения в csv. файлах, например, значений счётчиков. В автономном режиме "Загрузка" доступен дисплей контроллера для отображения "контрольных значений".

Пример программы:

[YuZ]

Здравствуйте,
Спасибо за ваши предложенные решения. Проверить удалось только сегодня.
Первый вариант отработал нормально.
В виду компактности использовали второй вариант.
Его доработали в том плане, что скорость снижали не до ноля, поскольку на малых скоростях не хватает крутящего момента для движения.
