Проблема с макетом 536629

[Mr.Kubikus]

В состав комплексного макета производства 536629 входит демонстрационная программа GripperRobot.rpp. После того, как я изменил координаты для некоторых позиций в подпрограмме "position 1" она стала зависать. Причем мои координаты находятся в допустимом диапазоне - физических препятствий для перемещения нет.

Подскажите, пожалуйста, в чем может быть проблема?

[AntonEngineer]

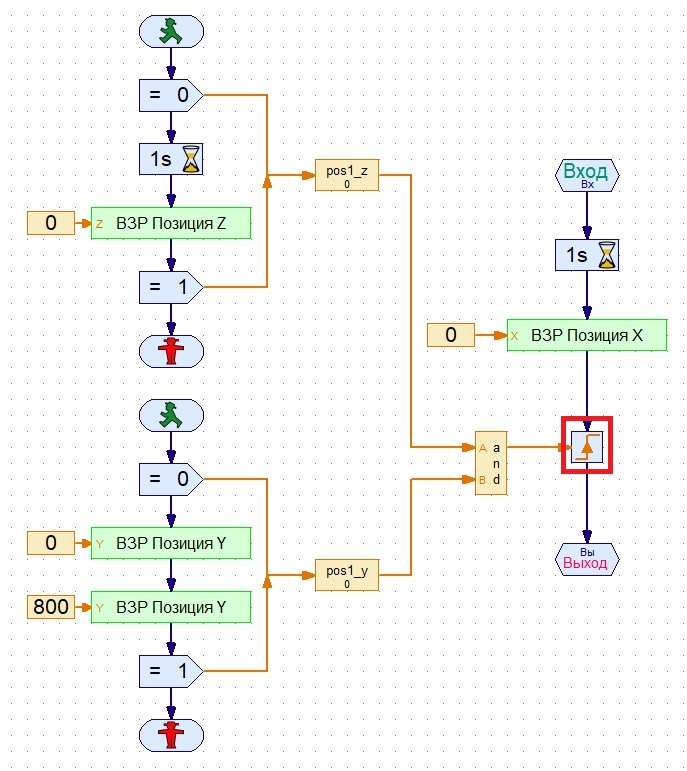

Добрый день! Проблема заключается в том, что движение манипулятора к целевой позиции по оси Z и оси Y завершается раньше, чем движение по оси X. В таком случае, программа зависает на программном элементе "Ждать до" (триггер по переднему фронту сигнала).

Race condition.jpg (124.41 КБ) 5425 просмотров

Такая проблема называется "Состояние гонки" (англ. race condition) - ошибка проектирования многопоточной системы или приложения, при которой работа системы или приложения зависит от того, в каком порядке выполняются части кода. Своё название ошибка получила от похожей ошибки проектирования электронных схем (ссылка на определение термина ).

Чтобы подпрограмма гарантированно завершалась при достижении осей заданных координат, предлагаю заменить триггер на "Ждать до: 1 ( > 0)"

Race condition 2.jpg (18.66 КБ) 5425 просмотров

[Mr.Kubikus]

Спасибо! Теперь работает стабильно.
