Подключение TXT4.0 к fischertechnik Cloud

[Даниил]

Добрый день! Хотел попробовать подключить камеру и фоторезистор через fischertechnik Cloud, зарегистрировался, подключил контроллер, а камера не запускается, подскажите, для начала нужно написать программу или в тестовом режиме в облаке она запускаться может и без программы?

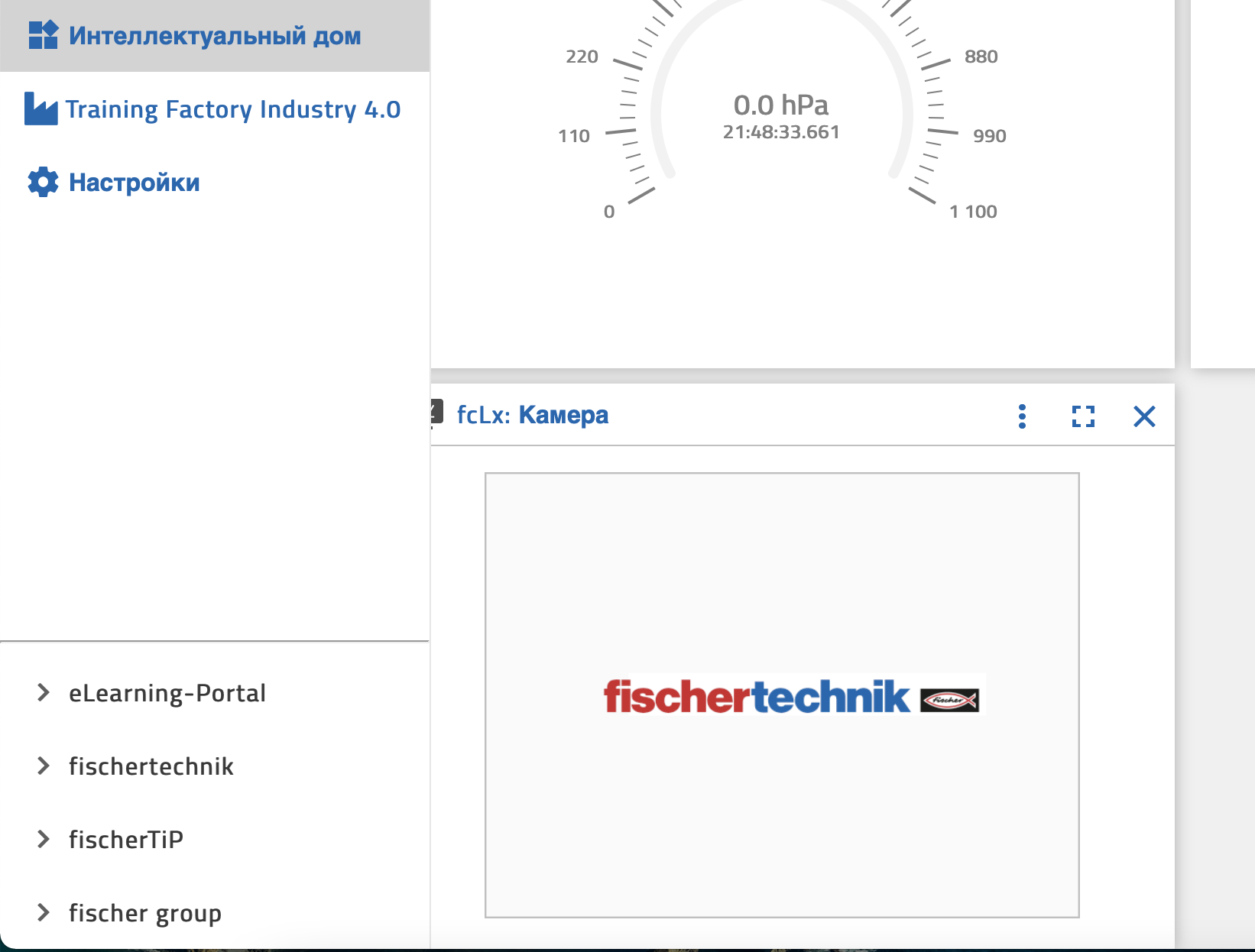

Снимок экрана 2022-04-11 в 21.48.32.png (117.36 КБ) 19959 просмотров

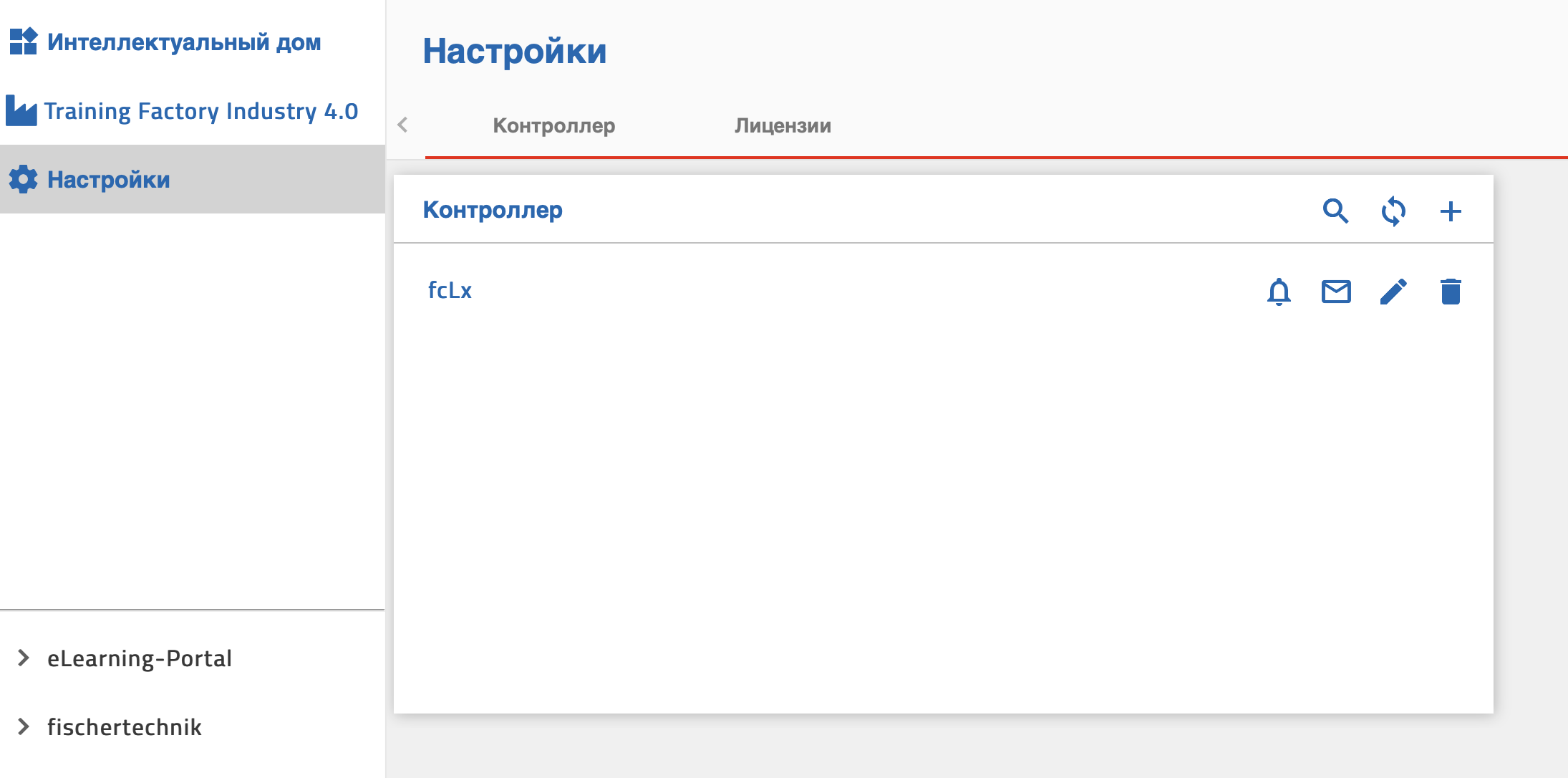

Снимок экрана 2022-04-11 в 21.48.51.png (169.78 КБ) 19959 просмотров

[Mr.Kubikus]

Добрый день!

Камера сама не запустится. Вам надо составить программу для этого. В состав ROBO Pro Coding входит пример - Sensorstation. Его можно найти в меню: Project->New->Example->STEM Robotics Addon IoT->Sensorstation. В этом примере можно найти образцы кода для работы с облаком и разными датчиками, в том числе с камерой.

[Mr.Kubikus]

У меня есть дополнительная информация по вашему вопросу. На сайте fischertechnik.de есть дидактичеcкий материал "Lesson plans for the product ADD ON: IoT". Там внутри три примера с готовыми проектами для ROBO Pro Coding:

• Task 1 - Weather station
• Task 2 - Indoor climate
• Task 3 - Alarm system

Эти примеры лучше подходят для первичного изучения темы IoT т.к. они значительно проще примера, встроенного в ROBO Pro Coding. Материалы выполнены на английском и немецком языках. Мы сейчас работаем над переводом на русский.

[Mr.Kubikus]

На всякий случай подготовил собственный пример кода. Для проверки требуется только контроллер TXT4.0 (датчики не нужны) и выход в интернет.

cloud-test.ft

(13.53 КБ) 1047 скачиваний

Программа выполняет подключение к серверу fischertechnik-cloud и затем в цикле генерирует значения для переменной ldr по формуле ldr=10*sin(alph). Переменная alph содержит текущее значение в градусах. Каждые 15 секунд значение alph увеличивается на 30 градусов. Новое значение для ldr вычисляется по приведенной ранее формуле и затем данные отправляются на сервер fischertechnik-cloud. Сервер сохраняет полученную информацию в базе данных и отображает сохранные значения в виде графика-регистрограммы.

В первую очередь необходимо настроить связь контроллера с сервером fischertechnik-cloud.com. Для этого надо зарегистрироваться и выполнить связывание через соответствующие пункты меню на сервере и на контроллере.

Проект состоит из следующих блоков:


1. Импорт функций для работы с датой и временем.


2. Объявление функции timestamp. Функция возвращает строку с отметкой времени


3. Главная функция. Подключение к серверу. Цикл с обновлением переменной ldr и отправкой данных на сервер.

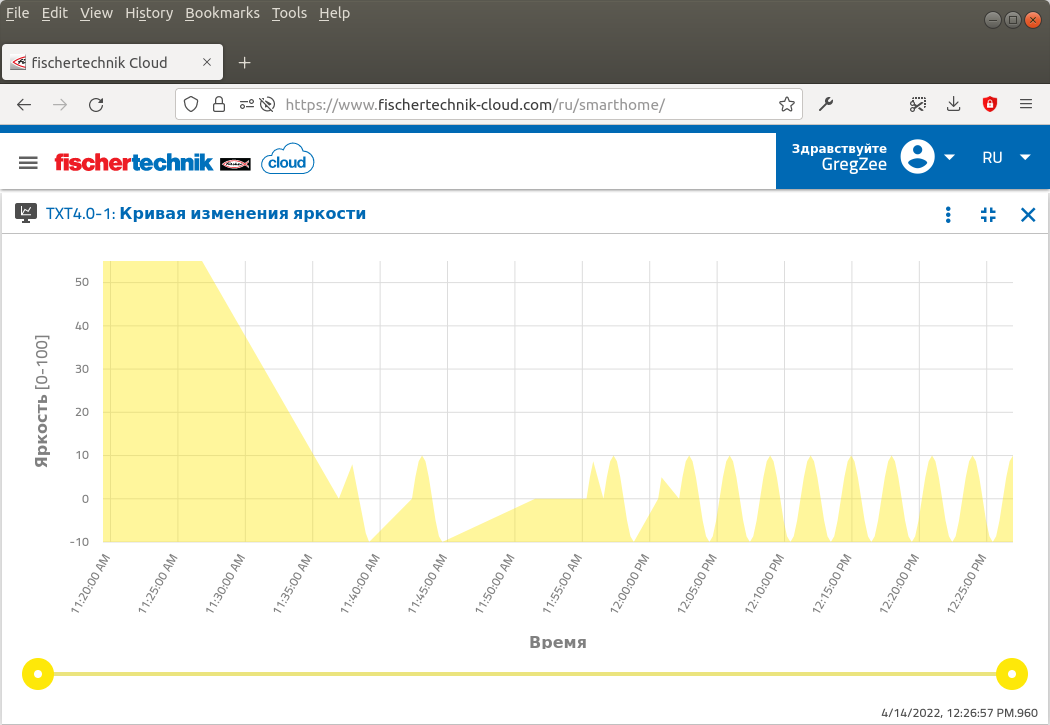

4. График-регистрограмма на сервере
