Подключение контроллера TXT к компьютеру

[Sayfudin]

Здравствуйте, вы не могли бы мне помочь как подключить контроллер тхт с компьютером. Или можете дать ссылку как что надо сделать

[Mr.Kubikus]

Добрый вечер!

Для решения этой задачи вам понадобятся следующие компоненты:
1. Компьютер с ОС Windows 8, 10
2. Контроллер TXT
3. USB-кабель A mini-B для подключения к компьютеру
4. Источник питания для контроллера - заряженный аккумулятор или сетевой блок питания
5. Инструментальное ПО ROBO Pro

Подготовка

Подключение не должно вызывать каких-либо проблем. Кабель для подключения поставляется с контроллером и подключается к разъему USB в ПК. Разъемы USB, как правило, находятся на задней стенке компьютера. Их расположение должно быть указано в инструкции пользователя к ПК. Пожалуйста, прочитайте её. Разъемы USB могут находиться и спереди ПК. Не забудьте подать питание на контроллер (используйте блок питания или аккумулятор).

Настройка подключения

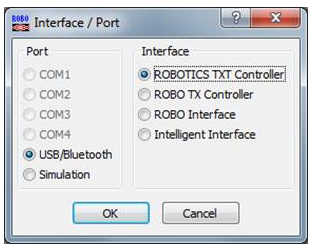

Для нормальной связи между контроллером и ПК необходимо выполнить настройку подключения в ROBO Pro. Для этого включите контроллер TXT и запустите ROBO Pro. Затем нажмите кнопку "COM/USB" на панели инструментов в ROBO Pro. Появится следующее окно:


Здесь вы можете выбрать порт и тип используемого контроллера. Укажите "USB/Bluetooth" и "ROBOTICS TXT Controller".
После того как вы выполните необходимые настройки, закройте окно, нажав кнопку ОК. Теперь откройте окно тестирования контроллера, нажав кнопку "Тест" на панели инструментов.

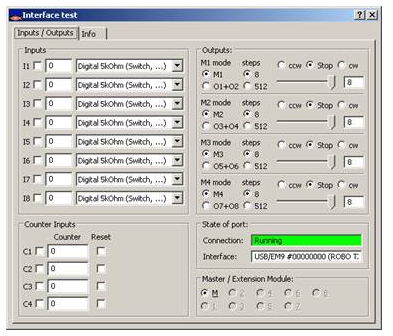

В появившемся окне отображается состояние входов и выходов подключенного контроллера. Зеленая полоска в правом нижнем углу отображает состояние подключения контроллера к ПК:
* Работает – подтверждает, что соединение исправно и работает.
* Остановлено – указывает на то, что соединение настроено некорректно и ПК не может установить соединение с контроллером. В этом случае полоска окрасится в красный цвет.

Чтобы вернуться к выбору типа контроллера или настройкам подключения вы должны закрыть окно тестирования (нажав "X" в правом верхнем углу экрана) и выбрать другой порт или другой тип контроллера как это было описано ранее (через кнопку "COM/USB" на панели инструментов).

Дополнительные материалы

* Инструкция к набору 524328 TXT Набор первооткрывателя на русском языке - файл PDF.
* Встроенная справочная система инструментального ПО ROBO Pro

[Sayfudin]

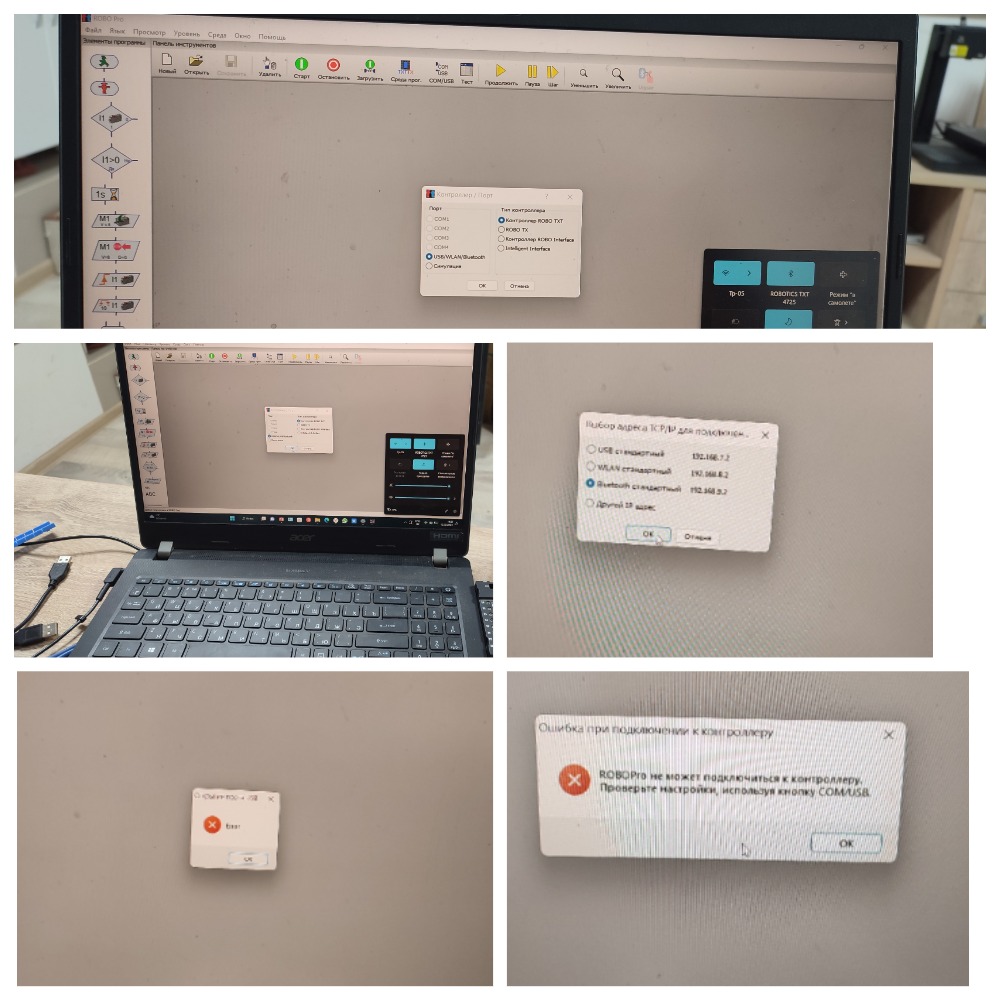

Здравствуйте. Мы все подсоединили как сказано в инструкции и даже по блютузу подключили контроллер к ноутбуку но ни как не подключается

[Mr.Kubikus]

Попробуйте для начала подключиться через USB без блютуса. По шагам:
1. Подключите TXT кабелем USB к компьютеру
2. Включите TXT и дождитесь окончания загрузки
3. Пришлите сюда фото дисплея TXT после закгрузки
4. Выполните в командной строке в Windows команду:

Код: Выделить всё

ipconfig /all

и пришлите сюда текстовый файл или картинку. Секретные IP-адреса на картинке можно замазать. Мне надо увидеть - отображается ли TXT в списке сетевых интерфейсов.

У меня при подключенном TXT в операционной системе Windows 10 появляется дополнительный сетевой интерфейс Ethernet Ethernet 17 (у вас может быть другое название):

Код: Выделить всё

Адаптер Ethernet Ethernet 17:

   DNS-суффикс подключения . . . . . :
   Описание. . . . . . . . . . . . . : fischertechnik USB ROBOTICS TXT Controller (by Knobloch GmbH) #8
   Физический адрес. . . . . . . . . : 00-54-58-54-FF-02
   DHCP включен. . . . . . . . . . . : Да
   Автонастройка включена. . . . . . : Да
   Локальный IPv6-адрес канала . . . : fe80::93f1:5d91:cb69:ecad%4(Основной)
   IPv4-адрес. . . . . . . . . . . . : 192.168.7.1(Основной)
   Маска подсети . . . . . . . . . . : 255.255.255.252
   Аренда получена. . . . . . . . . . : 30 января 2023 г. 23:42:40
   Срок аренды истекает. . . . . . . . . . : 15 февраля 2023 г. 17:31:37
   Основной шлюз. . . . . . . . . :
   DHCP-сервер. . . . . . . . . . . : 192.168.7.2
   IAID DHCPv6 . . . . . . . . . . . : 1174426712
   DUID клиента DHCPv6 . . . . . . . : 00-01-00-01-1F-75-AA-C3-3C-97-0E-1E-DB-AB
   DNS-серверы. . . . . . . . . . . : fec0:0:0:ffff::1%1
                                       fec0:0:0:ffff::2%1
                                       fec0:0:0:ffff::3%1
   NetBios через TCP/IP. . . . . . . . : Включен
