Подключаем девайсы к ROBO TX через I2C
Пока только ссылки по этой теме.
Re: Подключаем девайсы к ROBO TX через I2C
Хочу подключить LCD по I2C.
По ссылкам - ничего не открывается.
У Вас есть опыт подключения LCD? Какой взять? Где?
Был в крупнейшем в нашем городе магазине - консультант сказал, что дисплеев с интерфейсом I2C у них нет.
На сайте этого магазина (промэлектроника) - выбор дисплеев большой, но по
Или надо плату-адаптер использовать?
По ссылкам - ничего не открывается.
У Вас есть опыт подключения LCD? Какой взять? Где?
Был в крупнейшем в нашем городе магазине - консультант сказал, что дисплеев с интерфейсом I2C у них нет.
На сайте этого магазина (промэлектроника) - выбор дисплеев большой, но по
Или надо плату-адаптер использовать?
-
Mr.Kubikus
- Сотрудник ПАКПАК
- Сообщения: 1020
- Зарегистрирован: 22 окт 2010, 23:57
Re: Подключаем девайсы к ROBO TX через I2C
Привет!
Готовых LCD с интерфейсом I2C действительно практически нет. У самых популярных двухстрочных ЖКИ, построенных на контроллерах типа HD44780 используется параллельная 4- или 8-разрядная шина данных (вот образец в нашем магазине). Такие ЖКИ можно прикрутить к ROBO TX через адаптер на базе Arduino или через расширитель шины I2C PCF8574.
Если вам нужен дисплей со встроенным интерфейсом I2C, то из нашей номенклатуры могу посоветовать только вот такой такой четырехразрядный 7-сегменный светодиодный (не ЖКИ) дисплей. Он управляется через I2C.
Готовых LCD с интерфейсом I2C действительно практически нет. У самых популярных двухстрочных ЖКИ, построенных на контроллерах типа HD44780 используется параллельная 4- или 8-разрядная шина данных (вот образец в нашем магазине). Такие ЖКИ можно прикрутить к ROBO TX через адаптер на базе Arduino или через расширитель шины I2C PCF8574.
Если вам нужен дисплей со встроенным интерфейсом I2C, то из нашей номенклатуры могу посоветовать только вот такой такой четырехразрядный 7-сегменный светодиодный (не ЖКИ) дисплей. Он управляется через I2C.
Re: Подключаем девайсы к ROBO TX через I2C

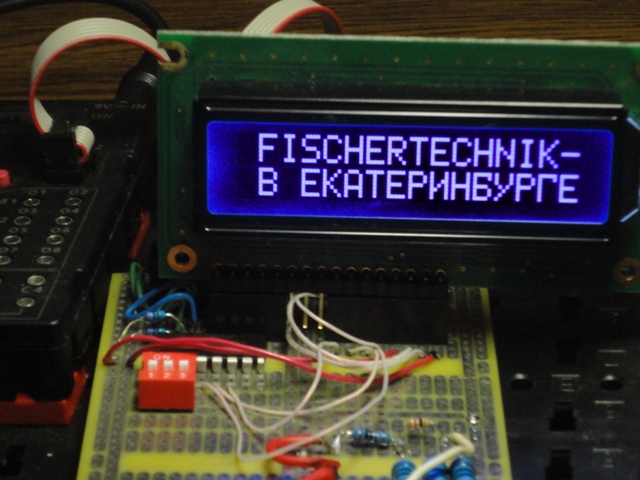

Наконец-то мне удалось подключить LCD к контроллеру TX.
Микросхема PCF8574. Схему подключения взял здесь: http://zelectro.cc/LCD_I2C_module_DIY
Сначала собрал схему на беспаечной плате, затем распаял на макетке..
С программированием разобрался. Все работает.
Спасибо за содействие.
Микросхема PCF8574. Схему подключения взял здесь: http://zelectro.cc/LCD_I2C_module_DIY
Сначала собрал схему на беспаечной плате, затем распаял на макетке..
С программированием разобрался. Все работает.
Спасибо за содействие.
- DSC06816_640.JPG (157.98 КБ) 25413 просмотров
-
Mr.Kubikus
- Сотрудник ПАКПАК
- Сообщения: 1020
- Зарегистрирован: 22 окт 2010, 23:57
Re: Подключаем девайсы к ROBO TX через I2C
Привет!
Поздравляю. Отличная реализация. После вашей публикации вспомнил, что в журнале FT-PEDIA недавно была серия статей про подключение различных устройств к контроллеру TX через I2C. В том числе и LCD. Вот ссылка на выпуск с этой статьей на странице 47.
Поздравляю. Отличная реализация. После вашей публикации вспомнил, что в журнале FT-PEDIA недавно была серия статей про подключение различных устройств к контроллеру TX через I2C. В том числе и LCD. Вот ссылка на выпуск с этой статьей на странице 47.
Re: Подключаем девайсы к ROBO TX через I2C
Да, спасибо.
Я обычно все журналы к себе скачиваю, просматриваю. Некоторые материалы перевожу для себя. Но при запуске этого устройства пользовался материалами отсюда http://reivilofischertechnik.weebly.com/isup2c.html
Теперь на очереди у меня ШИМ-тонгенератор из последнего журнала. У нас сейчас в городе карантин по гриппу. Все кружки и клубы закрыты. Есть возможность чем-нибудь дома позаниматься. Если сделаю - выложу у вас, обязательно..
Я обычно все журналы к себе скачиваю, просматриваю. Некоторые материалы перевожу для себя. Но при запуске этого устройства пользовался материалами отсюда http://reivilofischertechnik.weebly.com/isup2c.html
Теперь на очереди у меня ШИМ-тонгенератор из последнего журнала. У нас сейчас в городе карантин по гриппу. Все кружки и клубы закрыты. Есть возможность чем-нибудь дома позаниматься. Если сделаю - выложу у вас, обязательно..
