Замена модуля E-TEC

[YuZ]

На смену набор Электротехника пришёл набор Электроника.
Из набора Электротехника собираются модели устройств, которых нет в Электронике.
Поэтому встал вопрос: возможно ли замена выходящих и строя модулей управления E-TEC на электронные модули из набора Электротехника?
Имеется ли таблица соответствия переключателей, чтобы запустить модели "Гаражные ворота", "Торговый автомат", "Шлагбаум"?

[AntonEngineer]

Здравствуйте! Правильно ли я вас понял: вам необходима таблица положения переключателей модуля E-TEC из набора "Электроника", чтобы запустить модели "Гаражные ворота", "Торговый автомат", "Шлагбаум" из набора "Электротехника"?

[YuZ]

Здравствуйте! Правильно ли я вас понял: вам необходима таблица положения переключателей модуля E-TEC из набора "Электроника", чтобы запустить модели "Гаражные ворота", "Торговый автомат", "Шлагбаум" из набора "Электротехника"?

Здравствуйте. Да, именно это. Может быть ещё и "Пресс", мигающая лампа.

[AntonEngineer]

Чтобы осуществить управление моделями "Гаражные ворота", "Торговый автомат", "Шлагбаум" с помощью модуля E-TEC из набора "Электроника", подключите модуль управления по схеме, прилагаемой к набору "Электротехника", (двигатель подключается к контактам М1). Положение переключателей будет следующее:

ворота, автомат, шлагбаум.png (7.56 КБ) 13261 просмотр

Модель "Пресс" подключается так же в соответствии со схемой, прилагаемой к набору "Электротехника" (двигатель подключается к выводу М1) и положение переключателей будет следующее:

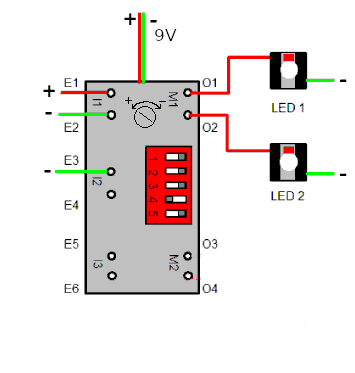

Чтобы реализовать "Мигающие лампы", соберите следующую схему:

мигающие лампы.png (18.97 КБ) 13261 просмотр

Частоту мигания можно изменять с помощью поворота ручки потенциометра.

[YuZ]

Чтобы осуществить управление моделями "Гаражные ворота", "Торговый автомат", "Шлагбаум" с помощью модуля E-TEC из набора "Электроника", подключите модуль управления по схеме, прилагаемой к набору "Электротехника"

Модель "Пресс" подключается так же в соответствии со схемой, прилагаемой к набору "Электротехника" и положение переключателей будет следующее

Чтобы реализовать "Мигающие лампы", соберите следующую схему: Частоту мигания можно изменять с помощью поворота ручки потенциометра.

Спасибо - попробуем.
