Новый дизайн штекеров

[Mr.Kubikus]

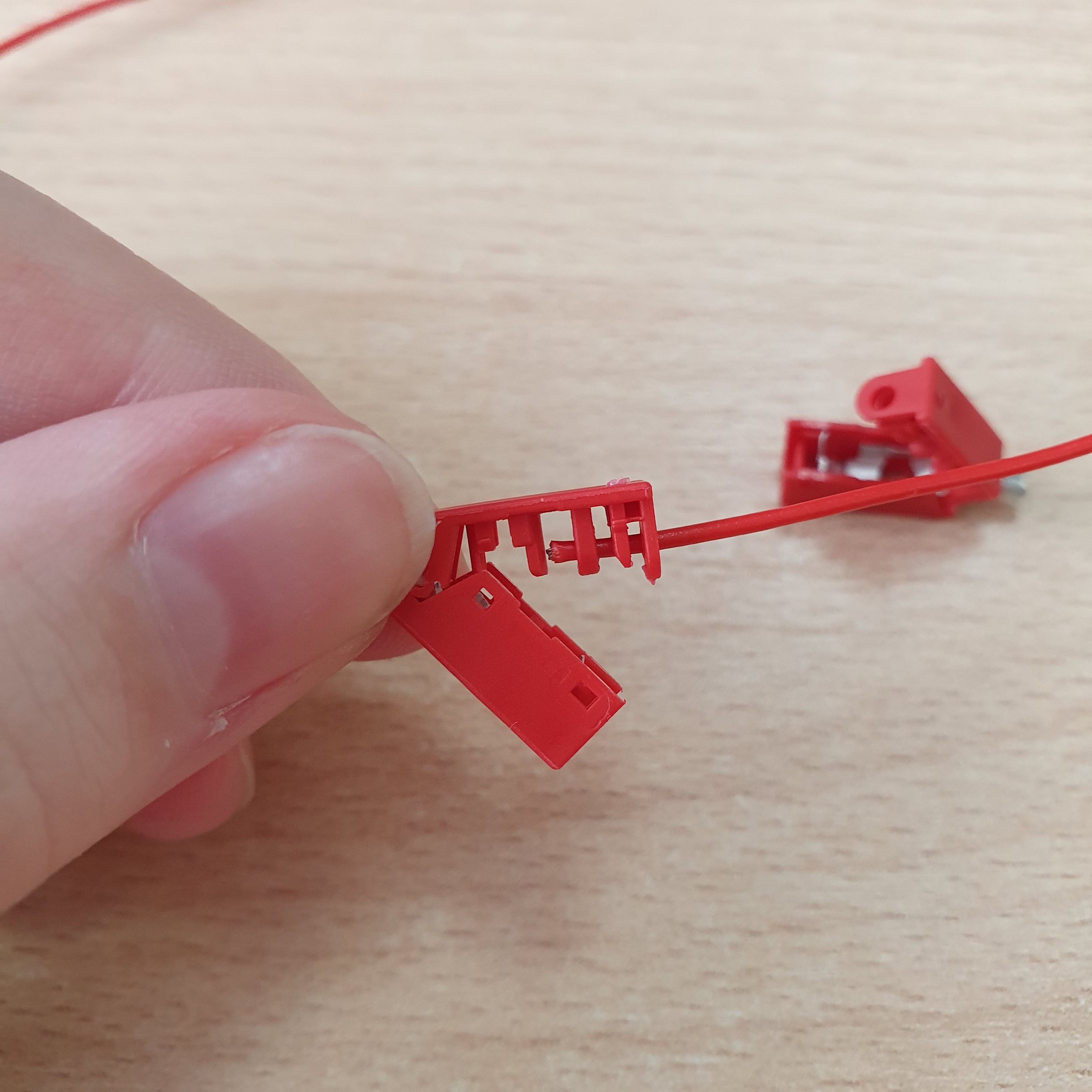

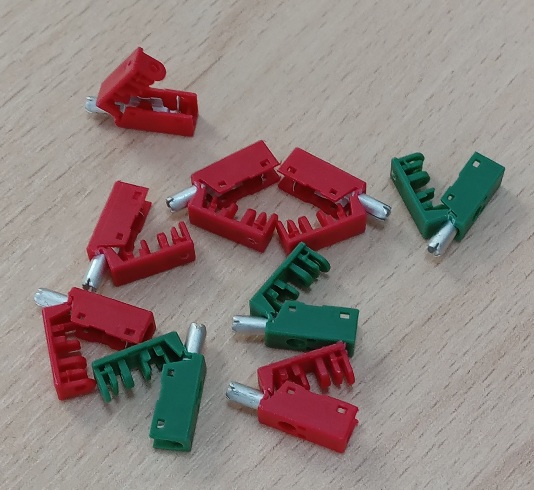

Приехали штекеры с новым дизайном. В промышленности такой способ подключения называется Fast Connect. Внутри штекера есть лепестки с острыми кромками, которые прорезают изоляцию провода при закрывании подвижной части корпуса. Для закрывания требуется приложить некоторое усилие. Поэтому лучше разместить штекер на ровной поверхности и давить на него через какой-то твёрдый предмет, например, строительный блок.

[Даниил]

Добрый день! Тоже удалось поработать с новыми штекерами в классе. Ребятам было тяжело пользоваться, так как надо применять большое усилие, чтобы надрезалась изоляция. Кроме того, при неправильном закрытии клеммы, она с большой вероятностью ломается и становится непригодна к использованию. Итак, с одной стороны мы получили минимум дополнительных действий при соединении проводов со штекерами (вставили провод - закрыли), с другой стороны, с отверткой, надо сказать, работать было надежнее. Удобство повысилось вместе с опасностью навредить штекеру (несмотря на то, что это расходный материал - жалко).
Как альтернатива сборки провод+штекер был предложен следующий вариант:

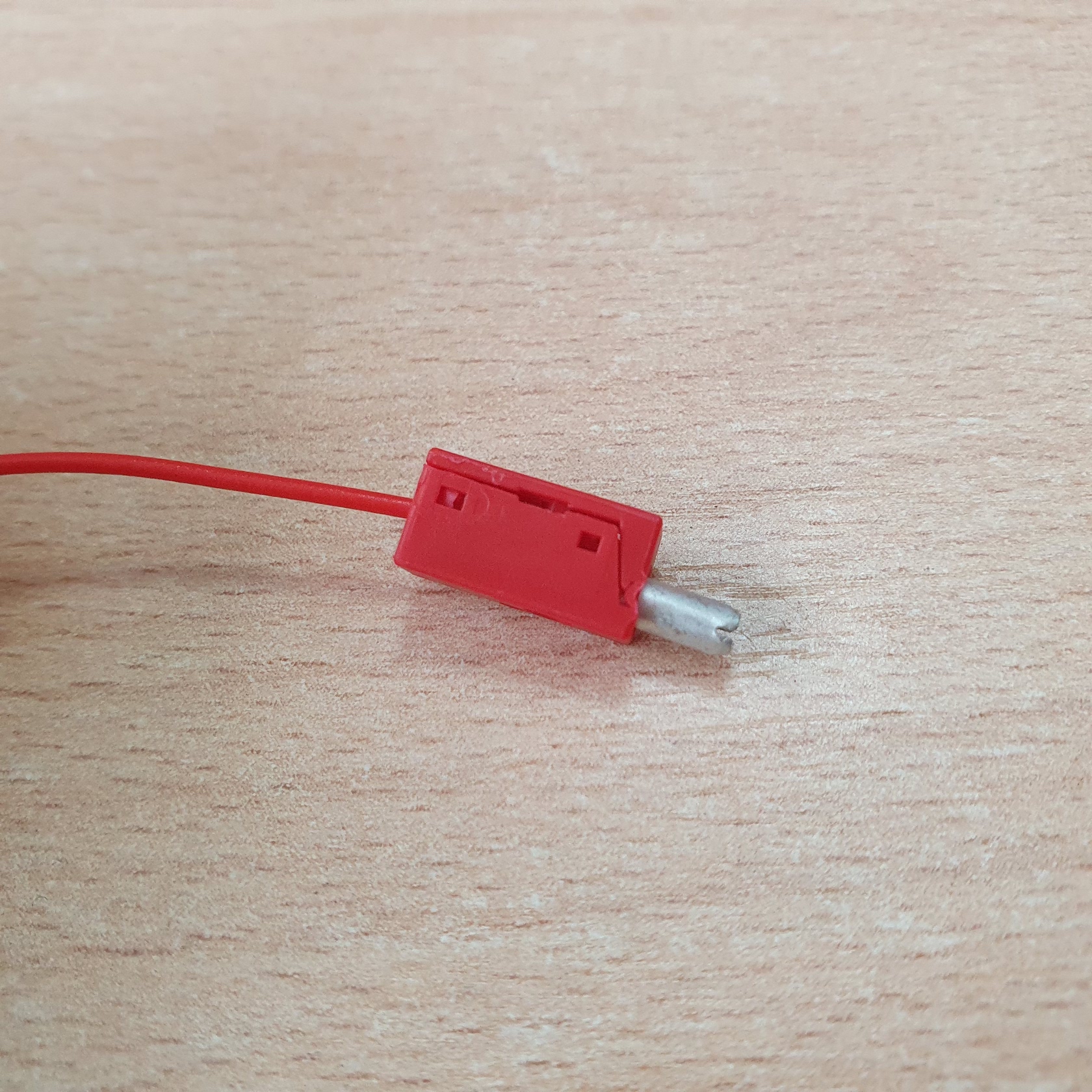

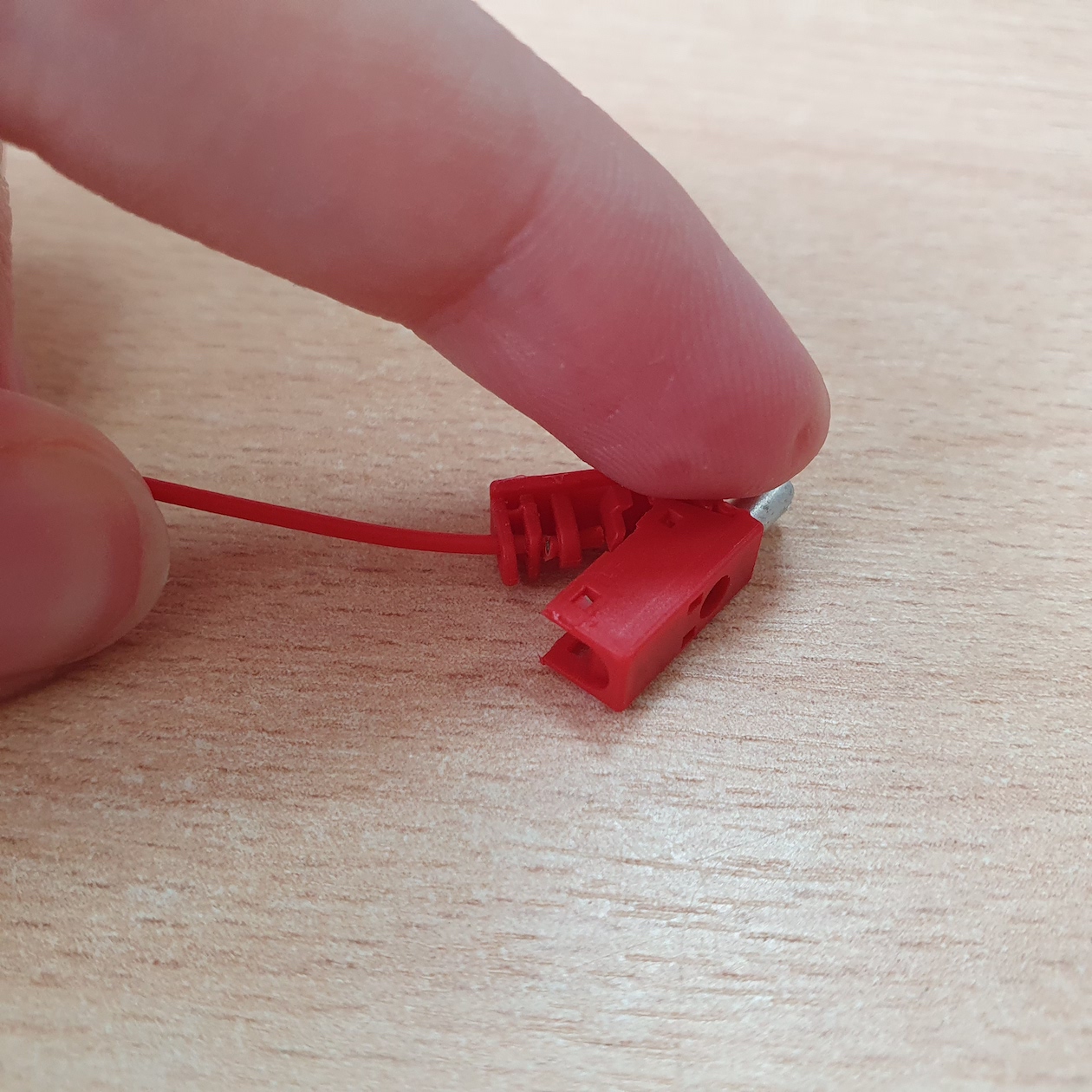

Вставляем провод в штекер. Закрываем с максимально возможной силой. Как правило, после этого клемма выполняет свою функцию и либо полностью закрывается, либо закрывается (встает в паз) с одной стороны, а с другой она все еще приоткрыта.

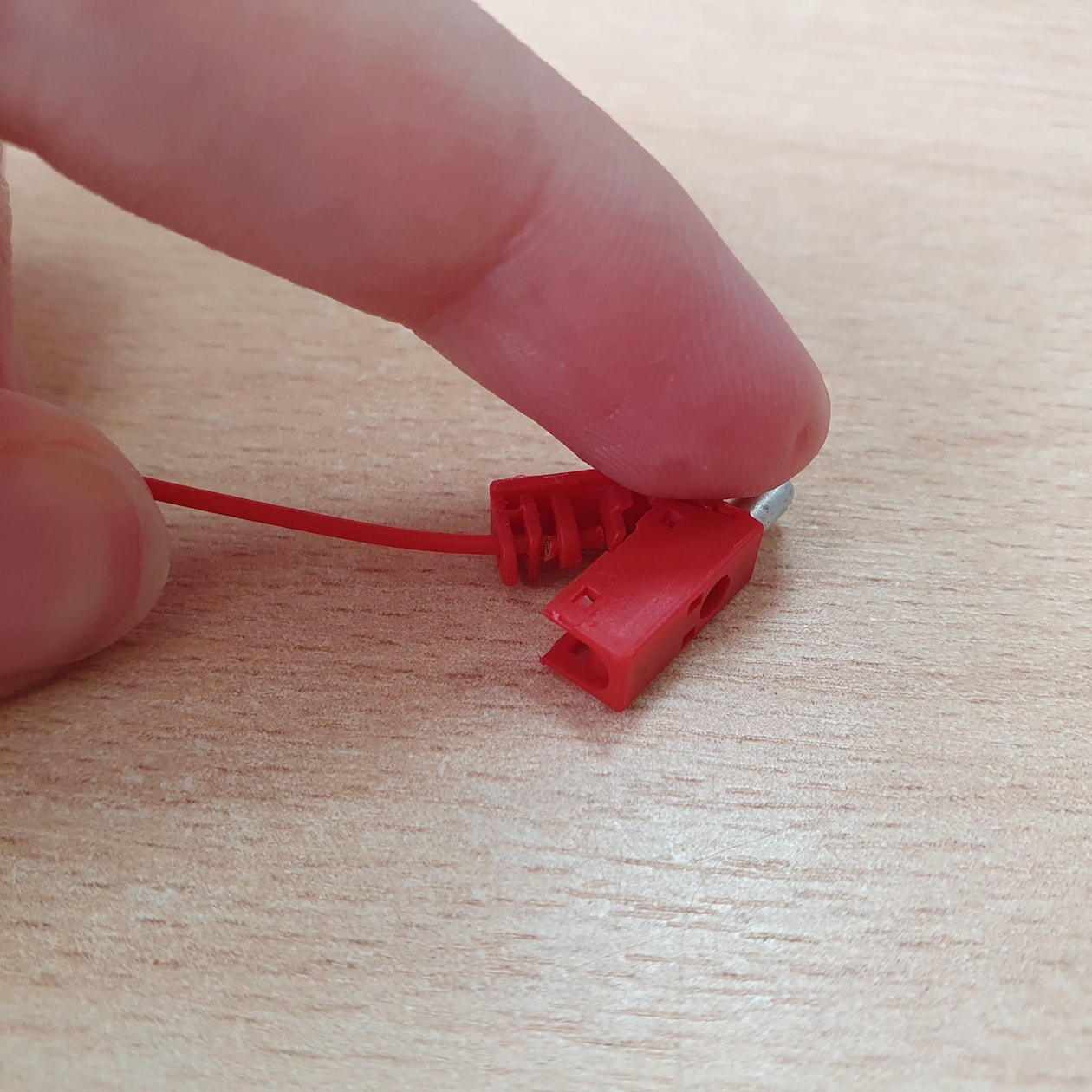

Для решения этой проблемы мы снова открываем штекер, что сделать довольно легко, так как он не плотно закрылся и конструкция не встала "в пазы".

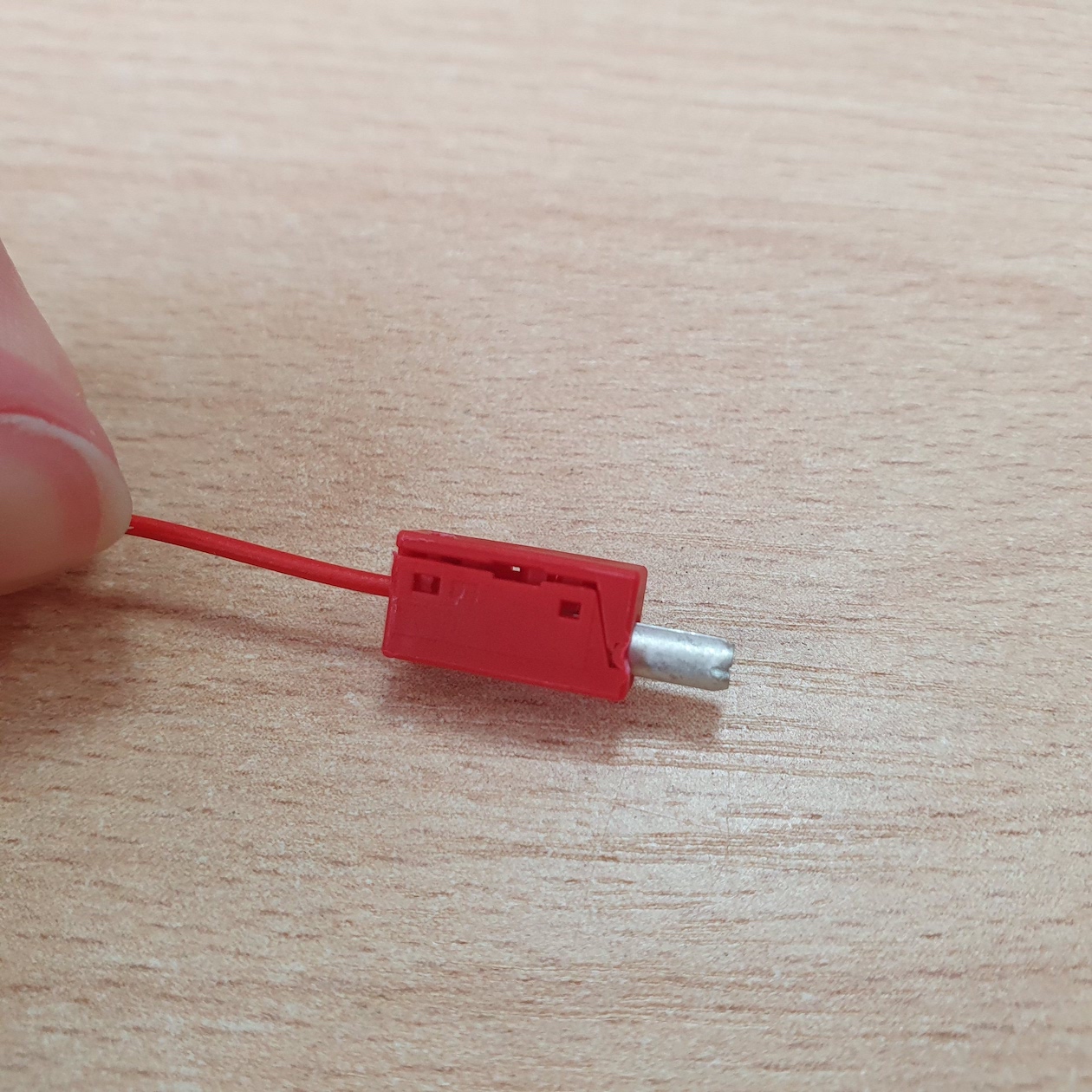

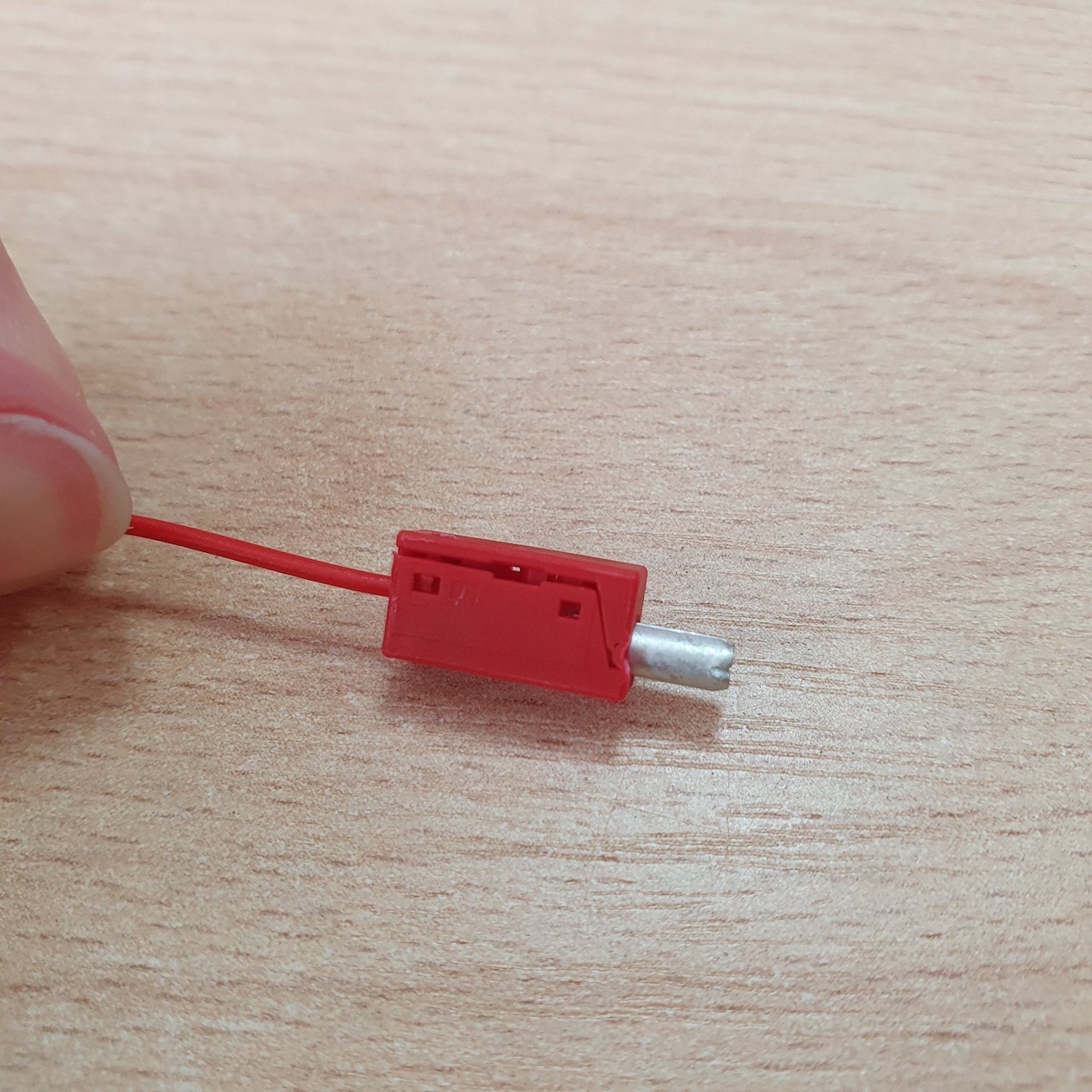

После этого мы проворачиваем провод на 180 градусов, и снова закрываем клемму. При создании 5 проводов, в 4х случаях клемма отлично закрылась и проблема была устранена.

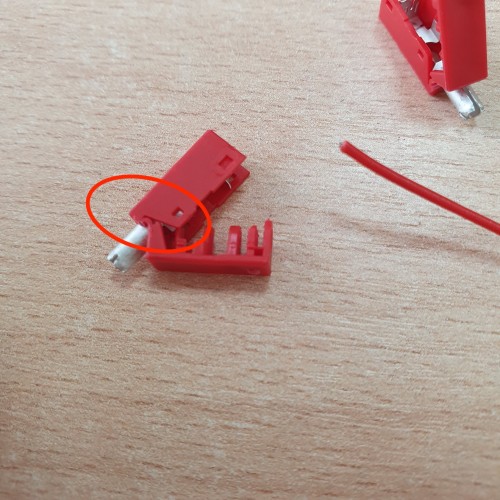

Такой способ, конечно, имеет массу недостатков. Во-первых, если как-либо сместить провод при перевороте, можно повредить лепестки в штекере (на неудачный разрез они не рассчитаны - легко гнутся, полагаю и повторно использовать один и тот же штекер можно дай Бог пару раз). Во-вторых, можно открыть его очень сильно, что приведет к поломке на сгибе. Как можете видеть, тут тоже достаточно хрупкая конструкция.
