расчет резонансного контура

[kaa1]


Добрый день, уважаемые пользователи!

заметили, не использую "коллеги"

существует такая задачка, вместо взятия интегралов для поднятия уровня адреналина, чем занимался один из классиков, извиняюсь, запамятовал который.

дано:

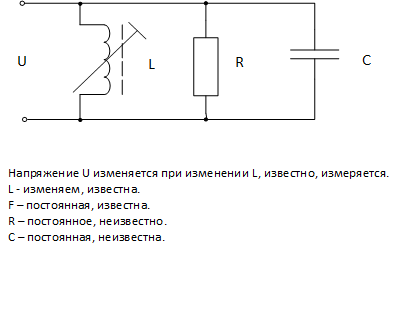

Напряжение U изменяется при изменении L, известно, измеряется.
L - изменяем, известна
F – постоянная, известна.
R – постоянное, неизвестно.
С – постоянная, неизвестна.

начальная точка:L - известна = L1; измеряем U = U1 ; F - известна = F1

изменяем L на 5% номинала:

вторая точка: L - известна = L2; измеряем U = U2; F - известна = F1

Xl = Xс  при  около 0.5L

определить:

на основании полученных данных рассчитать зависимость U = f(L)  L  от 0 до 100%

возможно ли такое?

[Mr.Kubikus]

Привет!

Откуда в электрическую цепь поступает энергия? На приведенной картинке нет источника. Можете пояснить?

[kaa1]

Привет!

Откуда в электрическую цепь поступает энергия? На приведенной картинке нет источника. Можете пояснить?

параметры источника неизвестны
в каждый момент времени измеряется U и L, F постоянна, остальное неизвестно.
если есть какие-то соображения - пишите, буду ждать.

[Mr.Kubikus]

Если покопаться в классическом учебнике электротехники, то можно обнаружить, что для вашей схемы резонансная частота f0 зависит от значений С и L следующим образом:

f0 = 1/SQRT(L*C) (1);

Также оттуда можно узнать, что на частоте f0 полное сопротивление Z контура будет равно сопротивлению шунтирующего резистора R. Зависимость Z от частоты можно посмотреть на картинке, которую я утащил отсюда:


Из формулы (1) можно прийти к заключению, что частота резонанса f0 будет увеличиваться при уменьшении значений С и L и соответственно уменьшаться при их увеличении. Зная зависимость Z от f (см. картинку выше) и зависимость f0 от L можно построить зависимость падения напряжения на заданной частоте f при изменении значений L.
