Что-то случилось с цветоком. Как быть?

Обсуждаем Arduino, Raspberry Pi и другие электронные компоненты и проекты DIY

Re: Что-то случилось с цветком. Как быть?

Сообщение Mr.Kubikus » 14 сен 2012, 16:41

Проект продолжается. Теперь у нас уже есть достаточное количество экспериментальных данных для разработки системы. Начинаем изучать технологии, которые предполагаем использовать в системе контроля влажности.
Разработка
Часть 1 - Подключение светодиодного дисплея 8x8 к Arduino
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 881
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение Mr.Kubikus » 16 окт 2012, 18:43

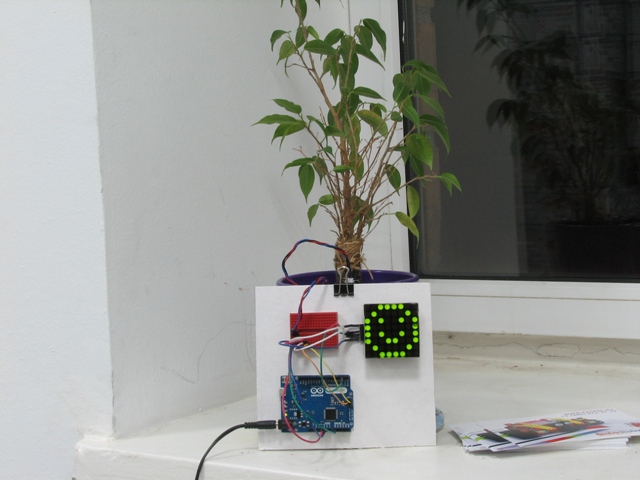

Мы собрали промежуточную версию системы контроля для цветочка. Сейчас она выглядит так:

С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 881
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение idealsoul » 14 дек 2012, 14:37

Так вот для чего этот смайлик на горшке с цветком!... А я все посматривал и понять не мог, что за конструкция. Месяца бы на три раньше такое увидеть, тогда может и жив был мой цветочек.. Эх... (((
Ну да ладно, зато теперь можно воспользоваться готовым решением. Ну или продолжать покупать "одноразовые" цветы.)))))))
Проживи эту жизнь счастливо и получи вторую в подарок!
idealsoul

Сообщения: 26
Изображения: 0
Зарегистрирован: 29 ноя 2012, 17:33
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение Mr.Kubikus » 22 дек 2012, 15:19

Свежие новости

Два с половиной месяца наша система работала нормально. Затем мы стали наблюдать странное поведение индикатора влажности почвы. После полива по показаниям системы влажность снижалась очень быстро. Буквально за один день наш цветок высыхал и требовал нового полива.

Сначала мы подумали, что это могло произойти по причине плохого контакта в местах соединения с макетной платой breadboard. Мы проверили все контакты и ничего подозрительного не обнаружили.

Как оказалось, причина такого поведения системы была в датчике влажности, который был закопан в грунт. После того, как мы вытащили сенсор из земли, все сразу стало понятно – один щуп датчика был частично лишен металлизации. Это был щуп, на который подавался положительный потенциал. Видимо под действием электрического тока возникал электрохимический процесс, который в результате привел к сильной коррозии металлизации щупа её необратимому разрушению.

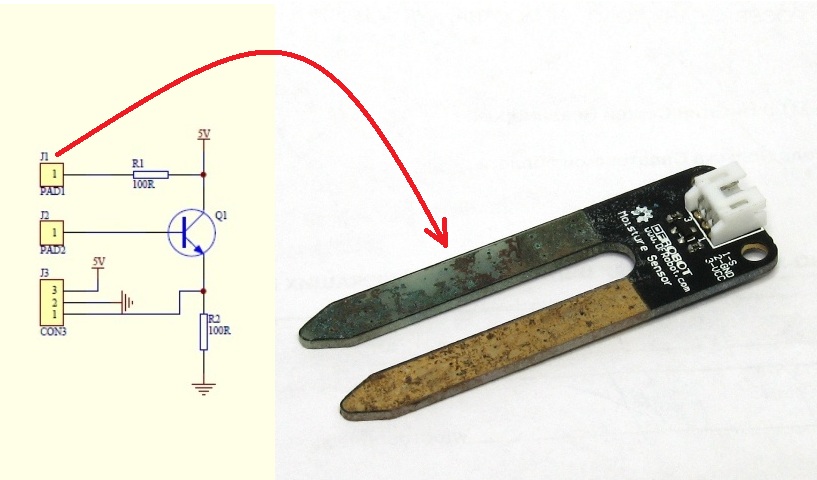

На картинке хорошо виден результат анодного разрушения металлизации щупа, который был подключен к положительному полюсу источника питания.
Датчик мы заменили - цветок в безопасности. Теперь вот думаем, что надо сделать, чтобы защитить датчик от коррозии и увеличить его ресурс. Есть идеи?
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 881
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение idealsoul » 24 дек 2012, 22:26

Вижу эксперимент с цветком продолжает развиваться. Прям целое исследование. Хочу внести свой вклад в эту любопытную ситуацию. Отыскав в памяти крупицы информации из школьного курса физики-химиии стало очевидным, что датчик был обречен! Но, мне кажется, можно увеличить его ресурс. Ну не этого датчика (его уже не реанимировать), а вот на новый можно возложить надежды. Так как все устройство не нуждается в автономности, и питается от сети, то питание можно не жалеть. Именно поэтому я бы подключил к Arduino часы реального времени на DS1307, это для начала. Затем в цепь подачи питания на датчик уставил бы 5-вольтовое реле, с разомкнутыми контактами. Подключить обмотку реле к цифровому выводу Arduino целесообразно через транзистор, что б вывод не пожечь. А дальше дело за малым. Необходимо провести анализ уже накопленной информации о скорости высыхания почвы и определить время, необходимое для снижения влажности, например, на 1%. Вот через такие интервалы и подавать питание на обмотку реле, опрашивать датчик и вновь отключать питание с реле. На это уйдет меньше секунды. И если даже датчик опрашивать 1 раз в минуту по 1 секунде, то ресурс будет увеличен в 60 раз. Но почва так быстро вряд ли высыхает. можно и раз в час опрашивать. если пренебречь коррозией метала от нахождения во влажной почве, то датчик переживет много цветов. Все интервалы можно отмерять часами DS1307. Точность временных отрезков для контроля влажности чрезмерная, но мало ли во что выльется этот проект. С другой стороны расходовать ресурсы микроконтроллера на такой пустяк тоже может показаться странным. Но ведь интересно.
А еще с часами можно составить расписание автополива на целый год (как обещает производитель вплоть до 2100 года вроде бы) с учетом времени года (даже высокосный учитывать), окружающей температуры (тут не обойтись без DS18B20), температуры подаваемой в почву жидкости. Еще можно приспособить красные и синие мощные светодиоды для увеличения лучевой энергии для цветка, или "продлевать" светлое время суток, путем нарастающей яркости светодиодов ближе к вечеру и до восхода.
Уф.... Высказался. На рассказ про возможное использование в этом проекте сервоприводов для вращения цветка вокруг своей оси и онлайн-трансляции видео о состоянии цветка для контроля находясь в отпуске сил нет. Спать!!!
Проживи эту жизнь счастливо и получи вторую в подарок!
idealsoul

Сообщения: 26
Изображения: 0
Зарегистрирован: 29 ноя 2012, 17:33
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение Mr.Kubikus » 24 дек 2012, 22:57

Спасибо!

Отличная идея насчет дискретизации измерений влажности. Эту функцию можно сделать и без реле. Просто использовать транзисторный ключ. Механических частей опять же нету - ломаться нечему.

Попробуем реализовать в ближайшее время.
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 881
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение Mr.Kubikus » 11 янв 2013, 19:14

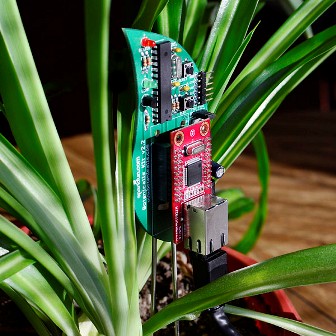

Кстати, в нашем магазине появился набор "Ботаника" для самостоятельной сборки. С помощью этого набора можно подключить цветок к интернету через ethernet и он будет постить в Твиттер когда ему захочется воды.

С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 881
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Что-то случилось с цветоком. Как быть?

Сообщение Тима » 18 мар 2013, 05:01

А не проще будет заменить токоведущие части датчика на пластины из нержавеющей стали?
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: Что-то случилось с цветоком. Как быть?

Сообщение Тима » 24 май 2013, 21:33

Вот, после увиденного фото двумя постами выше и я решил вложить свои 5 копеек... вернее 39 рублей в модернизацию датчика влажности почвы.
Купил электрическую вилку за 19 рублей и 1 электрод для дуговой сварки из нержавеющей стали за 20 рублей и приступил к модернизации. В первую очередь ампутировал "ножки" датчика и воткнул остатки в вилку.

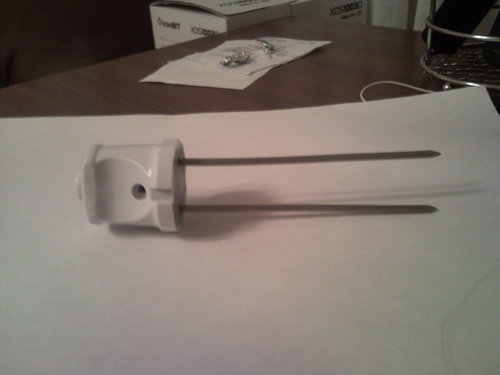

Вот что получилось:


Самое интересное, что "остатки" датчика подошли к вилке как родные, даже переделывать ничего не пришлось!

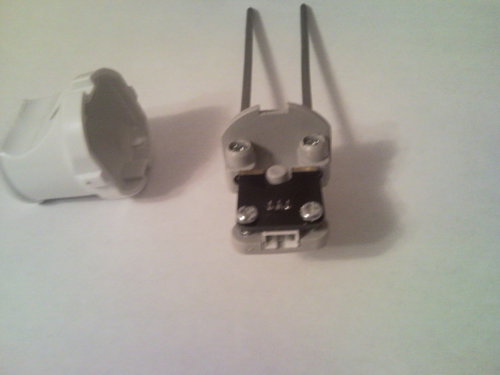

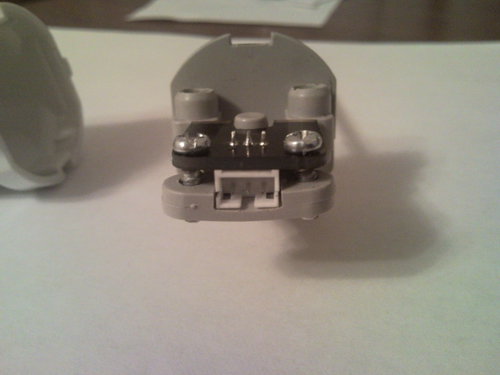

Это видно здесь:


Показания датчика проверял мокрыми пальцами, датчик работает!!!
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: Что-то случилось с цветоком. Как быть?

Сообщение Mr.Kubikus » 24 май 2013, 21:42

Вот это действительно круто!
