Подключение дальномера URM04 V2.0 (RS485)
Mr.Kubikus » 13 фев 2013, 11:57
Всем привет!

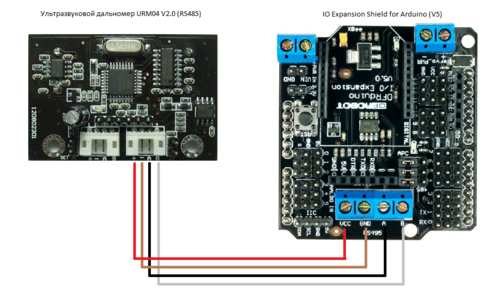

Подключить этот датчик к Arduino напрямую не получится потому, что для обмена данными в нем используется интерфейс RS485. Для подключения можно использовать плату IO Expansion Shield for Arduino (V5). Схему подключения см. ниже.
Подключить этот датчик к Arduino напрямую не получится потому, что для обмена данными в нем используется интерфейс RS485. Для подключения можно использовать плату IO Expansion Shield for Arduino (V5). Схему подключения см. ниже.
-
Mr.Kubikus - Сотрудник ПАКПАК
- Сообщения: 890
- Изображения: 49
- Зарегистрирован: 22 окт 2010, 23:57
- Откуда: Москва
Re: Подключение дальномера URM04 V2.0 (RS485)
Andy » 20 июл 2013, 03:17
На картинке джамперы надо вправо переставить. Чтобы не вводить народ в заблуждение.
- Andy
- Сообщения: 1
- Зарегистрирован: 20 июл 2013, 01:17
Re: Подключение дальномера URM04 V2.0 (RS485)
Mr.Kubikus » 21 июл 2013, 11:17

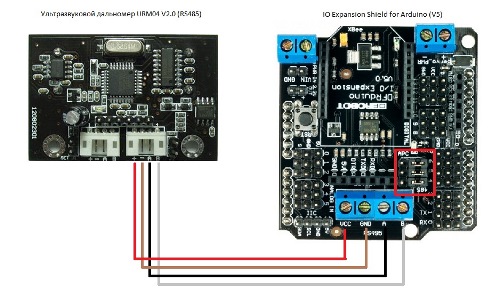

Спасибо за замечание. Все верно, джамперы должны быть в положении RS485:
-
Mr.Kubikus - Сотрудник ПАКПАК
- Сообщения: 890
- Изображения: 49
- Зарегистрирован: 22 окт 2010, 23:57
- Откуда: Москва
