проект1

Обсуждаем Arduino, Raspberry Pi и другие электронные компоненты и проекты DIY

проект1

Сообщение Тима » 17 мар 2013, 20:38

Тут у меня наклевывается нехилый проект, но пока не знаю, на сколько окажется посильной задача....
Суть в следующем: необходимо вшить в пластмассовые контейнера RFID-метки, вот такие: http://www.ebay.com/itm/5X-NFC-Tag-PVC- ... 4d05fed09f
Нужно собрать считыватель этих меток. Комплект такой:
1. контроллер http://www.ebay.com/itm/1-Mega-2560-ATm ... 4d09ee7f51
2. экран http://www.ebay.com/itm/1PCS-12864-Blue ... 35c5609faa
3. считыватель http://www.ebay.com/itm/NEW-Mifare-RC52 ... 35c3bc3735
4. часы реального времени http://www.ebay.com/itm/new-Real-Time-C ... 4d05c04331
5. слот под SD-карту http://www.ebay.com/itm/1pcs-ARM-MCU-NE ... 4d05c82330
6. клавиатура http://www.ebay.com/itm/4-x-4-Matrix-Ar ... 4d0659e0ec

Итак, считыватель должен считать код метки, далее "оператор" вводит что в ящике, и вес и сохраняет,а прибор создает таблицу Exel в которой по столбцам: код метки, что в ящике, вес, дата помещения на склад!
Или хорошо было бы связать этот считыватель с прогои типа 1С-склад, вместо считывателя штрих-кодов!
Насколько данный проект реализуем? :oops:
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Mr.Kubikus » 17 мар 2013, 22:05

А почему не реализуем-то? Только, я думаю, это проще сделать, если RFID-считыватель прикрутить к компу как сканер штрих-кода.
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: проект1

Сообщение Тима » 17 мар 2013, 23:01

Mr.Kubikus писал(а):Только, я думаю, это проще сделать, если RFID-считыватель прикрутить к компу как сканер штрих-кода.

Обеими руками ЗА! А еще лучше, если сделать передачу через блютуз, передатчик и приемник уже есть, литий-ионные аккумуляторы тоже есть!!!
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Mr.Kubikus » 18 мар 2013, 00:17

Ну тогда дело за малым - взять и сделать :)
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: проект1

Сообщение Тима » 18 мар 2013, 09:22

Вот, нашел материал по теме http://prototypeit.blogspot.ru/

Тут еще вопрос в том, как вводить слова, там ведь надо и сорт(в частности яблок) продукции помещаемой в хранилище?
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Mr.Kubikus » 18 мар 2013, 09:59

Для ввода текста можно использовать клавиатуру - PS2Keyboard library.

С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: проект1

Сообщение Тима » 10 апр 2013, 09:51

Mr.Kubikus писал(а):Ну тогда дело за малым - взять и сделать :)

Весь комплект прибыл! Теперь надо брать и делать!!! :ugeek:
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Тима » 11 апр 2013, 12:26

Попробовал подключить экран к меге по схеме, указаной здесь: http://robocraft.ru/blog/821.html используя распиновку mega - pinout A.
при подключении питания от УСБ экран на мгновение загорается и все гаснет, при питании от внешнего источника, экран еле светится и сильно греется стабилизатор(на сколько я понял) на меге. отключаю все провода, кроме питания подсветки - экран светит красиво! В чем может быть подвох?
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Тима » 11 апр 2013, 16:31

Экран запустил! Схема с того же сайта, распиновка mega - pinout B. Все работает!

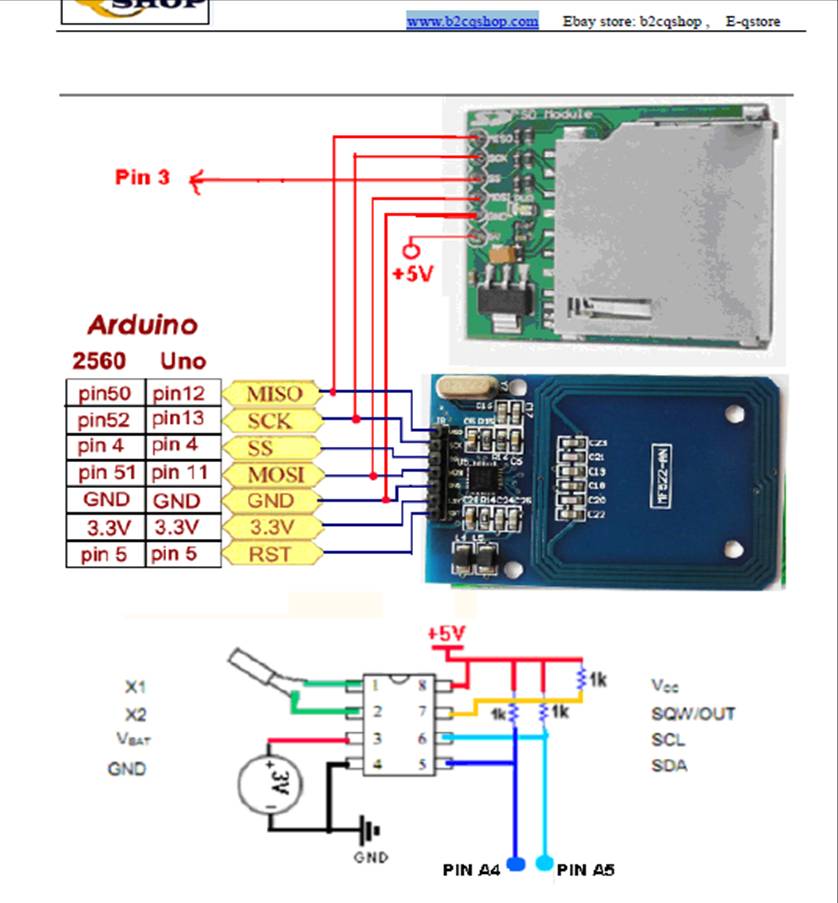

Далее буду пробовать подключать остальную периферию используя схему:
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03

Re: проект1

Сообщение Тима » 12 апр 2013, 21:21

Запустил считыватель с стандартным скетчем. Считывает данные с rfid-карты и "кидает" в порт. Только на мониторе порта отображается слишком много разной хрени...
В связи с этим возникли вопросы:
1.Какая инфа записана на карте?
2.Только его номер или еще что-то?
3.Можно ли на нее записать инфу и какого объема?
Пока вопросов хватит!
Тима

Сообщения: 119
Зарегистрирован: 16 ноя 2012, 21:03
