Подключение микрофона

Сообщение tea750 » 01 дек 2013, 10:45

Здравствуйте!
Недавно я приобрел у вас микрофон
Breakout Board for Electret Microphone (http://pacpac.ru/product/bob-09964-brea ... icrophone/)
Как подключить его к контроллеру Arduino Mega 2560?
tea750

Сообщения: 12
Зарегистрирован: 16 ноя 2013, 12:09

Re: Подключение микрофона

Сообщение Mr.Kubikus » 02 дек 2013, 15:19

Привет!

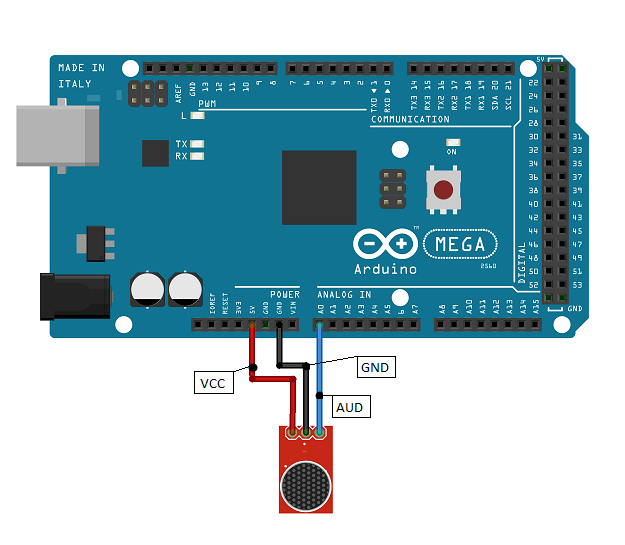

Это микрофон подключается к Arduino следующим образом:



В программе можно использовать функцию x = analogRead(A0) чтобы получить результаты АЦ-преобразования сигнала, поступающего от микрофона.
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: Подключение микрофона

Сообщение Гена » 20 дек 2013, 13:26

а можно с микрофона как-то частоту определить?
например на клавишу пианино нажал и arduino знает, как действовать..
Гена

Сообщения: 6
Зарегистрирован: 20 дек 2013, 11:44

Re: Подключение микрофона

Сообщение Mr.Kubikus » 20 дек 2013, 18:32

а можно с микрофона как-то частоту определить?
например на клавишу пианино нажал и arduino знает, как действовать..

Вам нужно реализовать алгоритм цифрового полосового фильтра или спектрального анализа. Гуглите Arduino Audio FFT.
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва
