чем отличается геркон от датчика Холла?

Обсуждаем Arduino, Raspberry Pi и другие электронные компоненты и проекты DIY

чем отличается геркон от датчика Холла?

Сообщение Perdimonocle » 21 фев 2014, 03:40

Добрый день!
Вопрос от чайника: чем отличается геркон от датчика Холла?
Perdimonocle

Сообщения: 5
Зарегистрирован: 08 фев 2012, 13:11

Re: чем отличается геркон от датчика Холла?

Сообщение VMG45 » 21 фев 2014, 17:25

геркон -герметичный контакт. Это две стальные пластинки,, которые закреплены в гермет стекляной трубочке и при появлении магнитного поля соприкасаются между собой , замыкая цепь.
Места соприкосновения покрыты сплавом, уменьшающим сопротивление контакта. Встречал даже позолоченные. Геркон рассчитан только на малые токи. Простейшее применение - в сигнализации. В косяк двери врезается геркон, а в полотно двери магнит. Когда дверь закрыта - геркон замыкает цепь, иначе -разрывает шлейф сигнализации и .....
Датчик Холла -полупроводниковый прибор., кристалл , на боковых гранях которого возникает э.д.с. при появлении его перемещении в магнитном поле . Чем быстрее движется - тем больше потенциал граней.

Различие: геркон - можно рассматривать как цифровой датчик, имеющий два состояния "0" и "1" и требующий внешнего источника для создания цепи.
Дачик Холла сам является генератором тока. Его выходной сигнал изменяется АНАЛОГИЧНО СКОРОСТИ изменения магнитного поля, поэтому считаем его аналоговым сигналом. По сути датчик скорости.
Однако его э.д.с. очень мала и поэтому для практического применения требуется усиление сигнала.
VMG45

Сообщения: 10
Зарегистрирован: 08 фев 2014, 21:23

Re: чем отличается геркон от датчика Холла?

Сообщение VMG45 » 21 фев 2014, 17:42

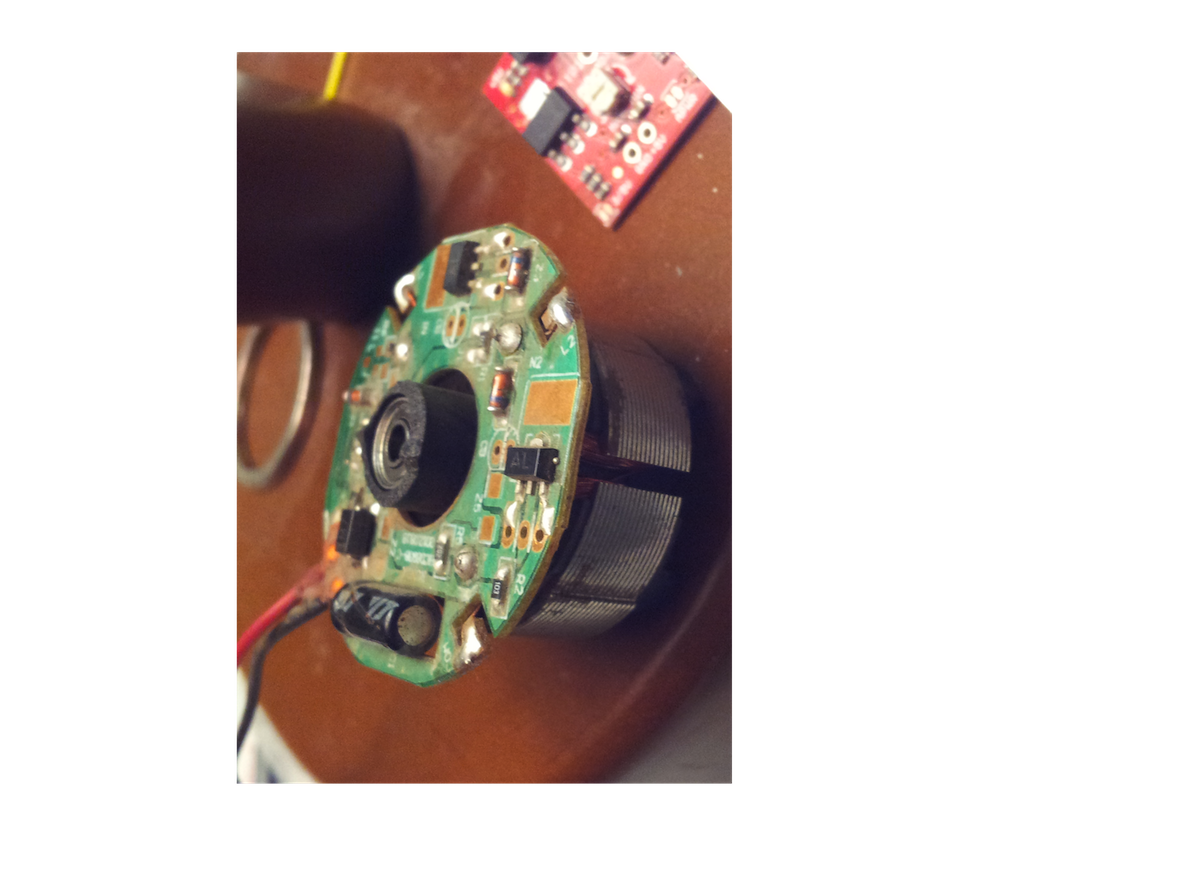

Хочу добавить: в любом вентиляторе от компьютера обязательно используется датчик холла для стабилизации скорости вращения. на фото их видно две шт.
2014-02-21 18.34.53.png
датчик холла похож на smd транзистор
VMG45

Сообщения: 10
Зарегистрирован: 08 фев 2014, 21:23

Re: чем отличается геркон от датчика Холла?

Сообщение Mr.Kubikus » 21 фев 2014, 19:34

Отличный развернутый ответ.

Хочу только добавить, что очень часто дачики хола имеют встроенный компаратор, который формирует на выходе "0" или "1" в зависимости от индукции магнитного поля. Таким образом они ведут себя аналогично геркону. Только у них быстродействие выше т.к. нет движущихся механических частей.
С уважением, Григорий
GitHub FB ВК TW
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК

Сообщения: 878
Изображения: 49
Зарегистрирован: 22 окт 2010, 23:57
Откуда: Москва

Re: чем отличается геркон от датчика Холла?

Сообщение VMG45 » 21 фев 2014, 20:18

В очень далекие времена делал слаботочные и весьма чувствительные реле из герконов : на его трубку клеил бумажную полоску (против скольжения провода) и наматывал внавал сотню витков провода в эмалевой изоляции.
Подаем ток в катушку - контакт зымыкается. Можно и несколько геркончиков под одну обмотку. Сейчас вряд ли это нужно........есть оптроны разных типов.
VMG45

Сообщения: 10
Зарегистрирован: 08 фев 2014, 21:23

Re: чем отличается геркон от датчика Холла?

Сообщение Perdimonocle » 22 фев 2014, 01:03

VMG45, спасибо за ответ! Вы мне очень помогли!
Perdimonocle

Сообщения: 5
Зарегистрирован: 08 фев 2012, 13:11
