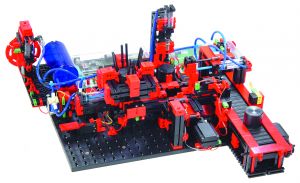

Производственная линия с пневмоприводом 24 В без контроллера

69990.00 руб.
Артикул:  520529
Вес: 8.5 кг
Размер упаковки (ШxВxГ): 48x44x29 см
Напряжение питания: 24 В
Оригинальное название: Pneumatic Processing Center 24V
Товара нет на складе, но мы принимаем заказы

Производственная линия с пневмоприводом, накопителем для заготовок, поворотным столом, станцией обработки и компрессором в сборе.

Модель представляет собой совокупность элементов, предназначенных для приема заготовки, передачи ее в рабочую зону пресса, обработки и последующей выдачи на ленту конвейера.

В качестве приводных механизмов используются электродвигатели 24 В и пневмоцилиндры, подача сжатого воздуха к которым осуществляется с помощью компрессора, входящего в состав модели.

Включает два пневмоцилиндра двустороннего действия и один одностороннего, два электромотора, два световых барьера и др. Рабочее давление в пневмоцилиндрах 0,5 бар.

Датчики:

1. Световой барьер - 2 шт.
2. Механический переключатель - 3 шт.

Исполнительные устройства:

1. Нереверсивный мотор - 2 шт.
2. Компрессор - 1 шт.
3 Клапан пневматический - 4 шт.

Требования к системе управления:

1. Цифровые входы - 6 шт.
2. Цифровые выходы - 7 шт.

Комплект поставки:

  1. Модель с разъемами для соединения с системой управления
  2. Комплект заготовок для демонстрации

Модель поставляется в собранном виде. Система управления в комплект не входит!

Можно легко объединить с другими моделями, например, с 3D манипулятором или с Конвейером с двумя постами обработки.
