Участок механической обработки

Артикул:  220007
Вес: 12.6 кг
Размер упаковки (ШxВxГ): 860 х 450 х 270 мм
Напряжение питания: 24 В
Товара нет на складе, но мы принимаем заказы

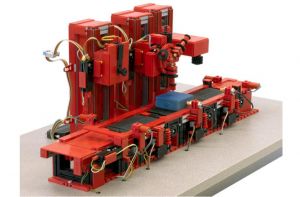

Модель имитирует работу гибкой производственной линии с тремя обрабатывающими станками. Производственная линия состоит из трех транспортеров, трех станков и одного толкателя, который выталкивает заготовки из участка выгрузки на транспортер. Транспортер передает заготовку к первому станку, который обрабатывает ее по заданной программе. После завершения обработки заготовку принимает следующий транспортер и передает на второй станок. Контроль положения заготовок осуществляется с помощью световых барьеров и индуктивных конечных выключателей.

Датчики:

1. Световой барьер - 2 шт.
2. Индуктивный конечный выключатель - 3 шт.
3. Механические переключатели - 12 шт.

Исполнительные устройства:

1. Электромотор с нереверсивным управлением - 7 шт.
2. Электромотор с реверсивным управлением - 5 шт.

Требования к системе управления:

1. Дискретные входы - 17 шт.
2. Дискретные выходы - 17 шт.

Комплект поставки:

  1. Разъем Sub-D 37;
  2. Схема подключения;
  3. Принципиальная схема;
  4. Описание датчиков;
  5. Инструкция;
  6. Имитация деталей;
  7. Комплект запасных частей.

Модель поставляется в собранном виде. Система управления в комплект не входит!
