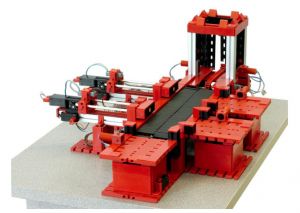

Сортировочная линия с транспортером

Артикул:  220024
Вес: 7.2 кг
Размер: 540 x 390 x 270 мм
Напряжение питания: 24 В
Товара нет на складе, но мы принимаем заказы

Модель демонстрирует работу автоматической сортировочной линии, которая состоит из накопителя для посылок со встроенным толкателем, одного ленточного транспортера, двух толкателей с электроприводом и трех участков выгрузки.

Цикл сортировки начинается с выталкивания посылки из накопителя на ленту транспортера, по которой она перемещается до участка, где магнитоуправляемые контакты считывают код с посылки. После этого она перемещается транспортером к соответствующему участку выгрузки и сталкивается с ленты с помощью толкателя №2 или №3. Цикл работы повторяется до тех пор, пока из накопителя не будут выгружены все посылки.

Для кодирования посылки используются миниатюрные магниты. Положение посылки на ленте транспортера определяется с помощью бесконтактных индуктивных датчиков. Очередь в накопителе организована по принципу FIFO.

Эта модель, совместно с моделью портального манипулятора используется в имитационном стенде, объединяющем сортировочную линию и портальный манипулятор.

Датчики:

  1. Оптический датчик - 3 шт.
  2. Световой барьер - 1 шт.
  3. Индуктивный конечной выключатель - 2 шт.
  4. Механический переключатель - 5 шт.
  5. Магнитоуправляемый контакт (геркон) - 3 шт.

Исполнительные устройства:

  1. Нереверсивный мотор - 2 шт.
  2. Реверсивный мотор - 2 шт.

Требования к системе управления:

  1. Цифровые входы - 14 шт.
  2. Цифровые выходы - 6 шт.

Комплект поставки:

  1. Разъем Sub-D 37
  2. Схема подключения
  3. Принципиальная схема
  4. Описание датчиков
  5. Инструкция
  6. Имитация посылки
  7. Комплект запасных частей.

Модель поставляется в собранном виде. Система управления в комплект не входит!
