ROBO Interface. Как подключить новый блок питания к старому

Сообщение Mr.Kubikus »

:?: Вопрос
У нас проблема. Штекер от нового блока питания (505283) не подходит к ответному гнезду в старом контроллере и старом блоке расширения (93294). Как подключить новый блок питания к старым контроллерам?

:idea: Решение
Действительно, диаметр штекера от нового блока питания (БП) из набора Power Set (505283) меньше диаметра гнезда в старых контроллерах и блоках расширения. Поэтому подключить новый БП напрямую не получится. Для решения этой проблемы следует использовать блок регулирования напряжения, который входит в набор Power Set. Подключите блок питания к регулятору напряжения и затем соедините выход регулятора с гнездами питания контроллера или блока расширения с помощью обычных проводов с плоскими штекерами на концах. Схемы соединения показаны на фотографиях ниже по тексту.

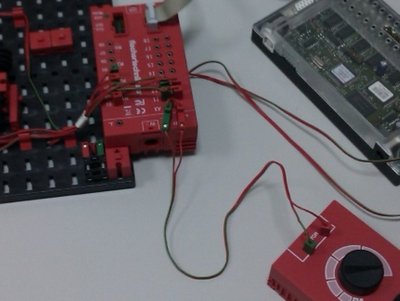

1. Подключение БП к старому контроллеру.

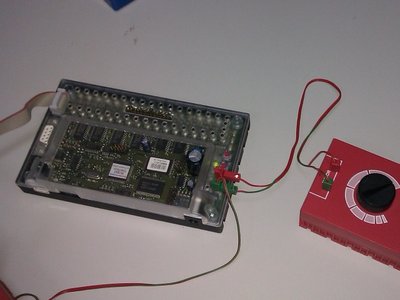

2. Подключение БП к блоку расширения. Используйте клеммы "+" и "-".

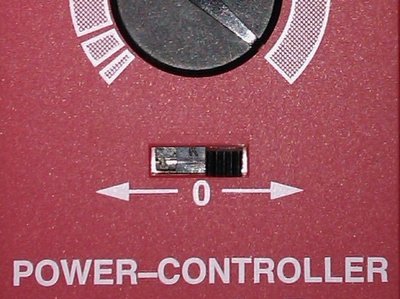

3. Обратите внимание на положение переключателя полярности и ручки регулировки напряжения. При таком соединении переключатель должен быть в правом положении а ручка регулировки на максимуме.
С уважением, Григорий
