Arduino и электромагнитные клапаны

[Mr.Kubikus]

Скажите, пожалуйста, смогу ли я управлять данным клапаном с платы Arduino? Вопрос по питанию...

Здравствуйте!

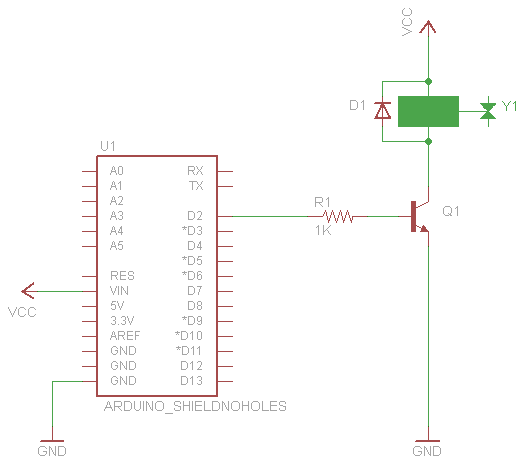

Управлять клапаном с платы Arduino можно. Для этого можно подключить клапан к Arduino по следующей схеме.


Транзистор Q1 работает в ключевом режиме и используется для увеличения мощности цифрового выхода Arduino. Это связано с тем, что клапан потребляет ток 100 мА, а выход Arduino рассчитан максимум на 20 мА. Диод, шунтирующий катушку клапана, защищает транзистор от перенапряжений, которые возникают при отключении электромагнитного клапана.

Еще можно управлять клапаном через Motor Shield, если подключить катушку клапана вместо мотора.

[Mr.Kubikus]

Еще есть вариант использовать релейный модуль. Там 4 канала.
