Подключение дальномера URM04 V2.0 (RS485)
Всем привет!

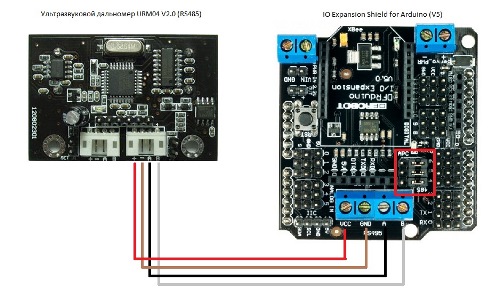

Подключить этот датчик к Arduino напрямую не получится потому, что для обмена данными в нем используется интерфейс RS485. Для подключения можно использовать плату IO Expansion Shield for Arduino (V5). Схему подключения см. ниже.
Подключить этот датчик к Arduino напрямую не получится потому, что для обмена данными в нем используется интерфейс RS485. Для подключения можно использовать плату IO Expansion Shield for Arduino (V5). Схему подключения см. ниже.
Re: Подключение дальномера URM04 V2.0 (RS485)
На картинке джамперы надо вправо переставить. Чтобы не вводить народ в заблуждение.
-
Mr.Kubikus
- Сотрудник ПАКПАК
- Сообщения: 1020
- Зарегистрирован: 22 окт 2010, 23:57
Re: Подключение дальномера URM04 V2.0 (RS485)

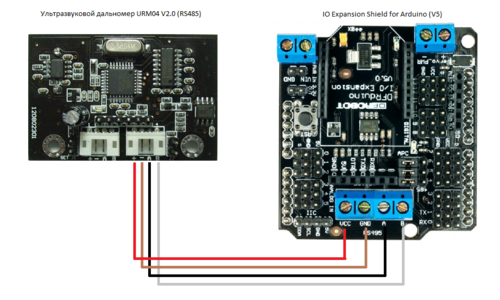

Спасибо за замечание. Все верно, джамперы должны быть в положении RS485:
- sen0002-connection-2-500.jpg (57.7 КБ) 12752 просмотра
