[КУПЛЕНО] IMU Analog Combo Board

[Eugene]

А покажите, как выглядят эти провода.
И пример гнезд можно увидеть?

[Mr.Kubikus]

Провода выглядят так:

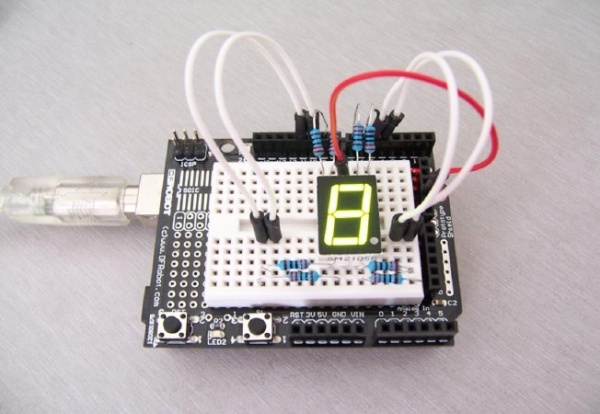

Гнезда стандартные - как на плате Arduino. Эти провода удобно использовать для макетирования:

[Eugene]

А фото самого штекера есть покрупнее?
Штекер имеет квадратное или круглое сечение?

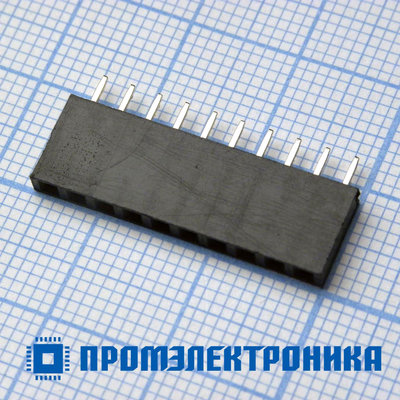

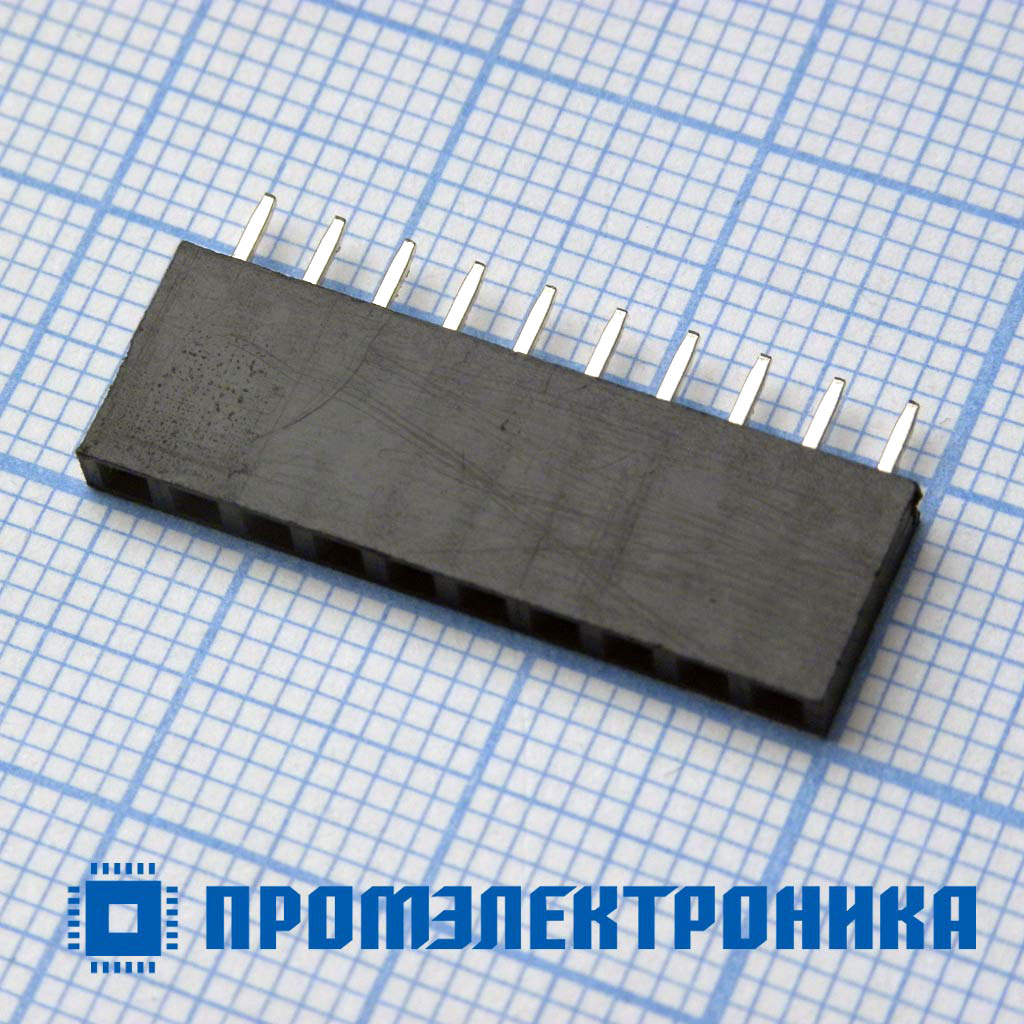

Я так понял,такой разъем должен подойти, чтобы присоединить модуль этими проводами.

[Mr.Kubikus]

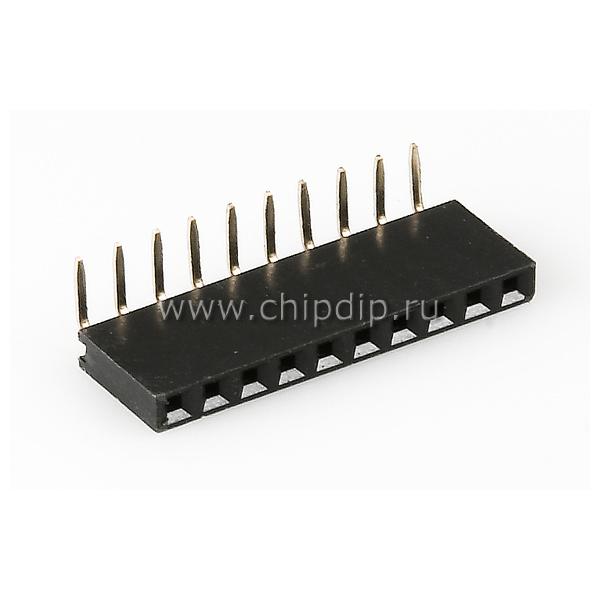

Сечение у штыря штекера круглое. PBS подойдет.

[Eugene]

Припаял разъем маму - PBS-10 пришлось спилить 1 контакт, т.к. бывают только 8 и 10 контактные... а надо 9 =)
Набор проводов плохо подходит. Если втыкать несколько штук подряд, то мешаются резинки.

[Eugene]

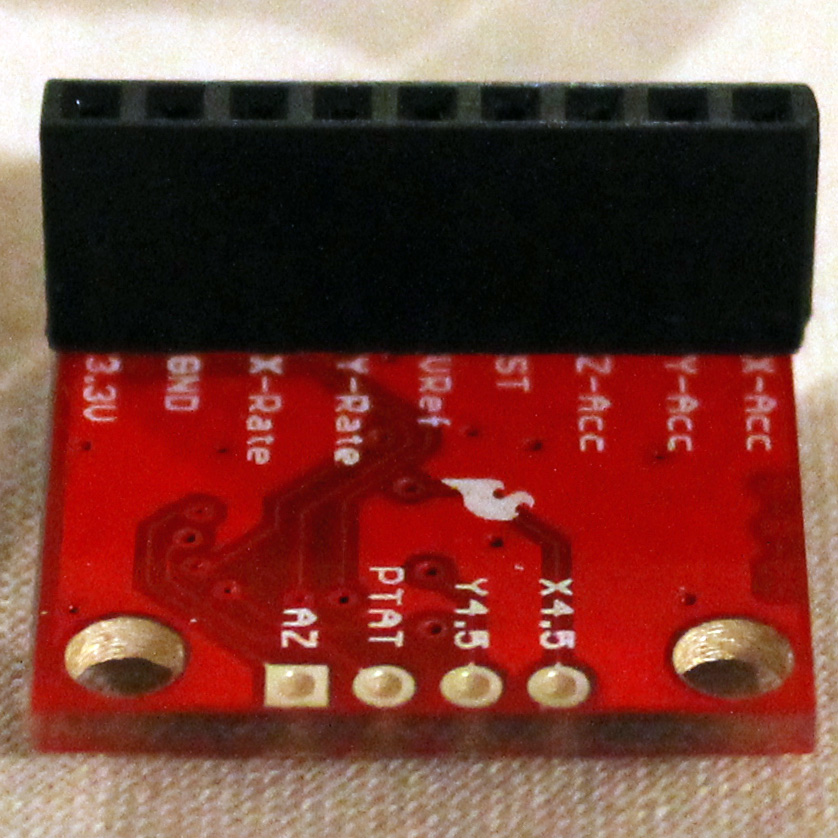

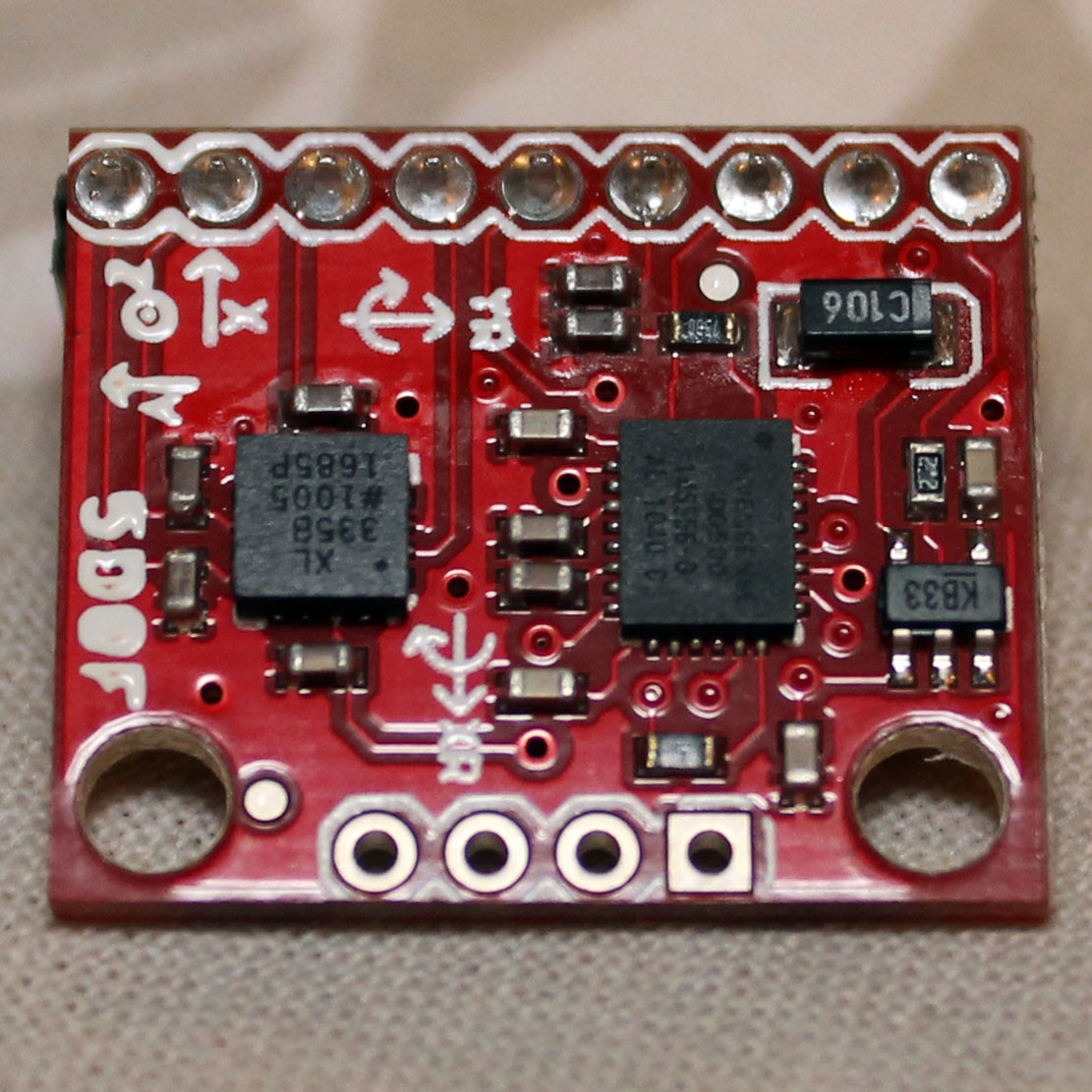

Вот так получилось припаять разъем... довольно таки аккуратно =)
Паяльная паста рулит!

[Mr.Kubikus]

Поздравляю! Выглядит очень аккуратно.
