Arduino DUE

Сообщение Mr.Kubikus »

Давайте попробуем собрать в этом посте всю доступную информацию о новой разработке из Италии.

Внешний вид
Процессор
  • Чип: ATSAM3U4E (Техническое описание - PDF, 25МБ)
  • Flash (Kbytes): 256 Kbytes
  • SRAM (Kbytes): 50 Kbytes
  • Pin Count: 144
  • Max. Operating Frequency: 96 MHz
  • CPU: Cortex-M3
  • Touch Channels: 57
  • Hardware QTouch Acquisition: No
  • Max I/O Pins: 96
  • Ext Interrupts: 96
  • USB Transceiver: 1
  • Quadrature Decoder Channels: 1
Android ADK 2012

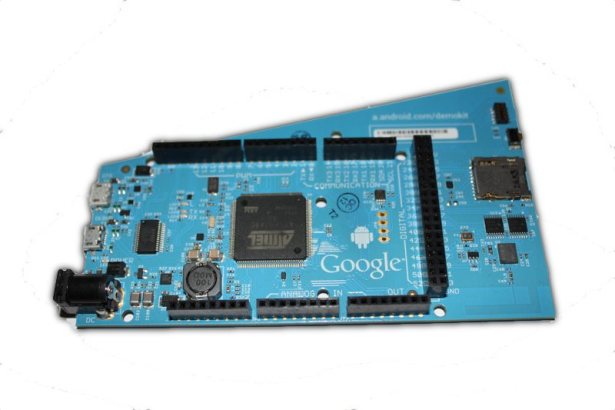

Хотя проект Arduino DUE все еще находится в стадии тестирования, корпорация Google уже использовала эту разработку в своей платформе ADK (Android Accessory Development Kit), которая была представлена на конференции Google I/O в июне этого года.
Кстати, принципиальную схему и проект печатной платы в формате Eagle для ADK 2012 можно скачать. Подробности в описании ADK.


Начало продаж
Возможно, о начале продаж платы Arduino DUE будет объявлено на предстоящих мероприятиях World Maker Faire (Нью-Йорк, 29-30 сентября) или Open Hardware Summit (Нью-Йорк, 27 сентября).

Сообщение разработчика о проекте Arduino DUE на форуме arduino.cc - ссылка.
С уважением, Григорий
GitHub FB ВК
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК
Сообщения: 1020
Зарегистрирован: 22 окт 2010, 23:57

Re: Arduino DUE

Сообщение Mr.Kubikus »

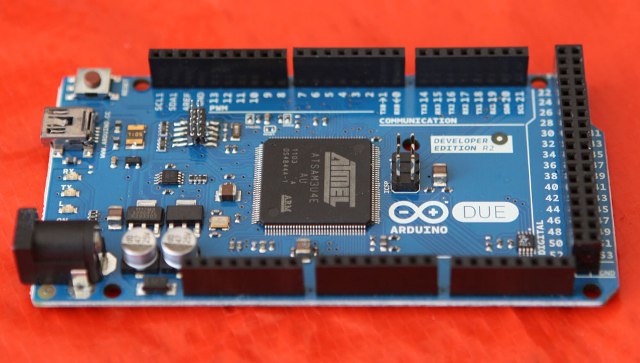

Еще одна фотография прототипа Arduino DUE:
С уважением, Григорий
GitHub FB ВК
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК
Сообщения: 1020
Зарегистрирован: 22 окт 2010, 23:57

Re: Arduino DUE

Сообщение Mr.Kubikus »

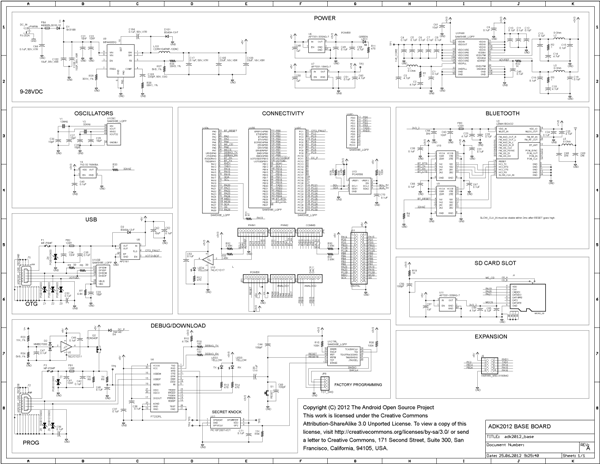

Уж очень меня заинтересовала плата ADK2012. После непродолжительных поисков разыскалась схема этого девайса (смотрите ниже).

Странная картина получается. Гугл пишет, что ADK2012 построен на базе Arduino DUE, а чипы на фотках и на схеме различаются. На фотка инженерного образца Arduino DUE явно виден чип ATSAM3U4E, а на схеме из закромов Гугла ATSAM3X8E. Где подвох?
Крупнее по ссылке - adk2012.png (96 кБ).
С уважением, Григорий
GitHub FB ВК
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК
Сообщения: 1020
Зарегистрирован: 22 окт 2010, 23:57

Re: Arduino DUE

Сообщение Mr.Kubikus »

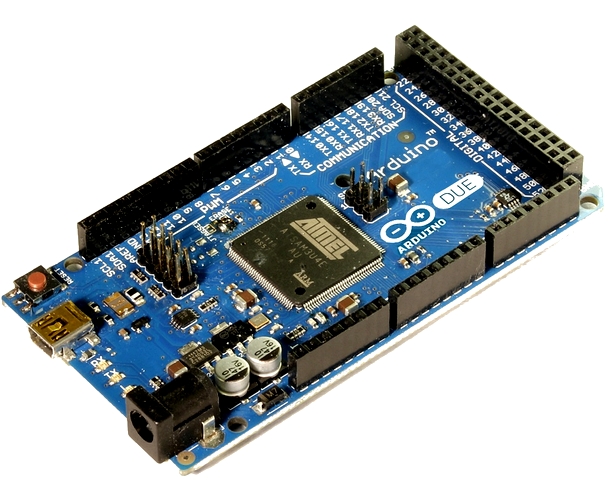

Команда Arduino анонсировала начало продаж платы Arduino Due. Долгожданная плата должна появиться в магазинах в ноябре этого года.

Due будет иметь формфактор Arduino Mega. Так что существующие шилды должны к ней подходить.

Характеристики платы

Микроконтроллер: AT91SAM3X8E
Напряжение питания платы: 7-12 В
Цифровые В/В: 54 (16 с функцией ШИМ)
Аналоговые входы: 12
Аналоговые выходы: 2 (ЦАП)
SRAM: 96 KБ
Flash: 512 КБ
Тактовая частота: 84 МГц

Из источника - http://hackaday.com
С уважением, Григорий
GitHub FB ВК
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК
Сообщения: 1020
Зарегистрирован: 22 окт 2010, 23:57

Re: Arduino DUE

Сообщение Mr.Kubikus »

Только что пришло письмо от команды Arduino:
Dear Partners,

I'm happy to inform you about 2 new products we will introduce in our line from October 22nd.

1) A000082 Arduino Due, the Arduino 32bit ARM platform
2) K000007 Arduino Starter kit (launched on October 2nd form RS-components)

Ciao
Gianluca
Подробности в ближайшее время.
С уважением, Григорий
GitHub FB ВК
Аватара пользователя
Mr.Kubikus
Сотрудник ПАКПАК
Сообщения: 1020
Зарегистрирован: 22 окт 2010, 23:57

Re: Arduino DUE

Сообщение Mr.Kubikus »

Плата Arduino Due доступна для предварительного заказа в нашем магазине. Поступление на склад ожидается в первой половине Ноября.
