LCD Keypad Shield For Arduino

[Mr.Kubikus]

Иногда при разработке электронных устройств на базе Arduino требуется обеспечить взаимодействие человека с устройством. Например, организовать индикацию каких-либо цифровых значений или возможность для изменения настроек устройства. Для этой задачи можно использовать плату LCD Shield For Arduino.

На плате LCD Shield установлены ЖКИ-дисплей 2x16 символов с голубой подсветкой и 6 кнопок, которые можно использовать в программе.
Для управления ЖКИ задействованы цифровые линии 4-10. Пользовательские кнопки подключаются хитрым способом через аналоговый вход A0. Для регулировки контрастности используется подстроечный резистор с обозначением RP1.


Для проверки платы я использовал Arduino UNO R3 и исходный код, который опубликован на сайте производителя dfrobot. В этой программе для взаимодействия с встроенным контроллером ЖКИ применяется библиотека LiquidCrystal library.

Код: Выделить всё

//Sample using LiquidCrystal library
#include <LiquidCrystal.h>

/*******************************************************

This program will test the LCD panel and the buttons
Mark Bramwell, July 2010

********************************************************/

// select the pins used on the LCD panel
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

// define some values used by the panel and buttons
int lcd_key     = 0;
int adc_key_in  = 0;
#define btnRIGHT  0
#define btnUP     1
#define btnDOWN   2
#define btnLEFT   3
#define btnSELECT 4
#define btnNONE   5

// read the buttons
int read_LCD_buttons()
{
 adc_key_in = analogRead(0);      // read the value from the sensor
 // my buttons when read are centered at these valies: 0, 144, 329, 504, 741
 // we add approx 50 to those values and check to see if we are close
 if (adc_key_in > 1000) return btnNONE; // We make this the 1st option for speed reasons since it will be the most likely result
 if (adc_key_in < 50)   return btnRIGHT;
 if (adc_key_in < 195)  return btnUP;
 if (adc_key_in < 380)  return btnDOWN;
 if (adc_key_in < 555)  return btnLEFT;
 if (adc_key_in < 790)  return btnSELECT;
 return btnNONE;  // when all others fail, return this...
}

void setup()
{
 lcd.begin(16, 2);              // start the library
 lcd.setCursor(0,0);
 lcd.print("Push the buttons"); // print a simple message
}

void loop()
{
 lcd.setCursor(9,1);            // move cursor to second line "1" and 9 spaces over
 lcd.print(millis()/1000);      // display seconds elapsed since power-up


 lcd.setCursor(0,1);            // move to the begining of the second line
 lcd_key = read_LCD_buttons();  // read the buttons

 switch (lcd_key)               // depending on which button was pushed, we perform an action
 {
   case btnRIGHT:
     {
     lcd.print("RIGHT ");
     break;
     }
   case btnLEFT:
     {
     lcd.print("LEFT   ");
     break;
     }
   case btnUP:
     {
     lcd.print("UP    ");
     break;
     }
   case btnDOWN:
     {
     lcd.print("DOWN  ");
     break;
     }
   case btnSELECT:
     {
     lcd.print("SELECT");
     break;
     }
     case btnNONE:
     {
     lcd.print("NONE  ");
     break;
     }
 }

}

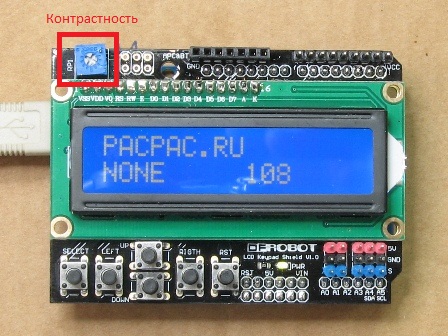

После подачи питания на ардуину и загрузки скетча я увидел чистый голубой экран. На дисплее ничего не отображалось. Небольшое расследование показало, что причина была в настройках контрастности дисплея. Я немного подкрутил подстроечник RP1 и на дисплее появились надписи.
