Настройка сети ZigBee

[Кирилл]

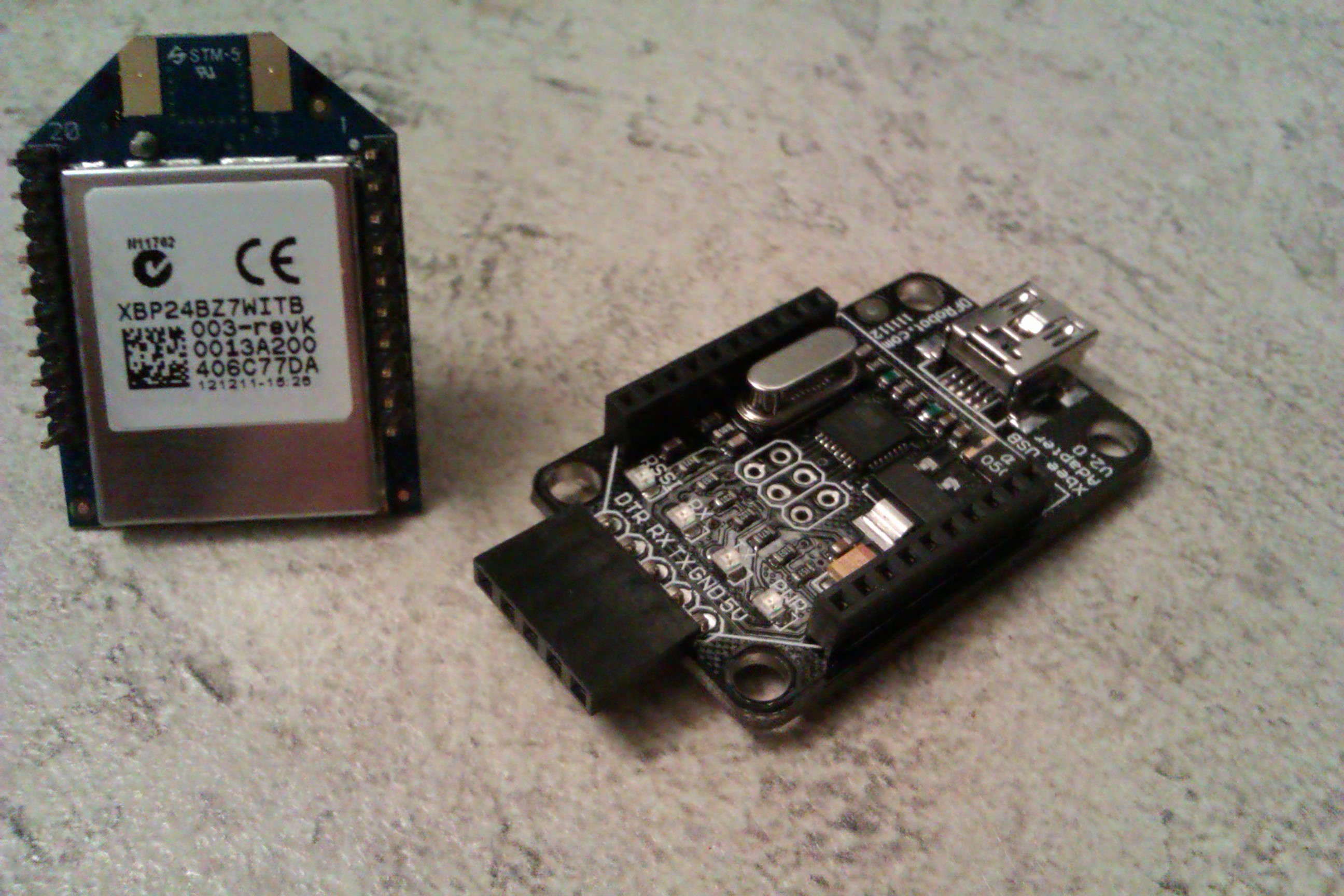

Здравствуйте. Возникла необходимость настроить следующую сеть: один приемник(XBee-USB адаптер+XBP24BZ7-WITB003) и три сенсора передатчика(Arduino Uno+IO Shield for Arduino[v5]+пара датчиков+XBP24BZ7-WITB003).
Для начала хотелось бы настроить 2 модуля. То есть передавать данные с Arduino(например время, прошедшее с запуска контроллера) на ПК.

Как я понял, сначала надо настроить модули соответствующим образом. Настраиваю с помощью X-CTU. Подключил модуль через USB-адаптер и пытаюсь сделать тестовый запрос. Мой модуль является программируемым, поэтому у него есть свои особенности. Одна их них - это бутлоадер. Пока я не выберу соответствующий пункт в терминале в меню бутлоадера ('B' - для вкл. режима работы с модулем), то я не смогу ни прошивать ни пользоваться им.
Я сделал тестовый запрос и получил не то, что ожидал. Хотя на модуле написано XBP24BZ7, но в X-CTU почему-то он определился как XBP24BSE.

Попытался настроить модули так, как видно на картинке.

Так как модули сначала нужно включать в режим работы, то в программе для Arduino по мимо основной программы я дополнительно посылаю по сериал соединению символ 'B', для вкл. модуля. Не уверен что этот метод срабатывает.

boolean b=1;
void setup()
{

Serial.begin(9600);
}

void loop()
{
if(b){
Serial.println('s');
delay(500);
Serial.println('B');
delay(500);
b=0;
}

Serial.println(millis());
delay(1000);
}

Ещё я не разобрался для чего нужен джампер на шилде(я его выделил красным на рисунке). Я поставил его в положение 485. Не знаю, что это означает. Там ещё есть APC.
По идее я должен получать данные на тот com порт, к которому подсоединен usb адаптер. Ничего не происходит.

[Mr.Kubikus]

Интересная задача. Я попробую воспроизвести вашу конфигурацию у себя, а пока предлагаю познакомиться с советами по работе с модулями ZigBee - http://www.faludi.com/projects/common-xbee-mistakes/.

[Кирилл]

Спасибо. Буду ждать хороших результатов.

[Mr.Kubikus]

Правильно ли я понял, что в конечном результате вы ожидаете получить топологию сети как на следующей картинке:


[Кирилл]

Совершенно верно. Для начала хотелось бы построить такую сеть.
