Превращаем Arduino в MIDI инструмент

[Mr.Kubikus]

Сваливаем сюда все материалы по MIDI инструментам на платформе Arduino.

1. Interfacing with Hardware - MIDI на Arduino.Playground.
2. MIDI Library v3.2 там же.
3. DIY MIDI Over USB using Arduino Uno. Как превратить Arduino в MIDI устройство, работающее через USB интерфейс.
4. Arduino to MIDI implemented !
5. Serial - MIDI Converter. Напрявляем поток MIDI-команд через COM порт (виртуальный USB COM порт).

[E1920]

Интересная тема!
Вот довольно простой пример передачи последовательности MIDI сигналов с Arduino.
Думаю опробовать этот пример, передавая сигналы на компьютер с платы через USB MIDI-интрфейс.

[Mr.Kubikus]

А картинка где?

[E1920]

Вчера провёл таки эксперимент с передачей последовательности midi-сигналов с arduino на компьютер, через usb midi-интерфейс!
Вот что получилось:

[Mr.Kubikus]

Теперь я вижу, что Ардуино работает как MIDI-контроллер, зачёт! Для полноты картины не хватает реализации MIDI инструмента на Arduino.

Кстати, вот - описание электрической части интерфейса MIDI. Думаю это будет полезно, для сборки MIDI IN для Arduino.

Ну и для расширения кругозора:

[Mr.Kubikus]

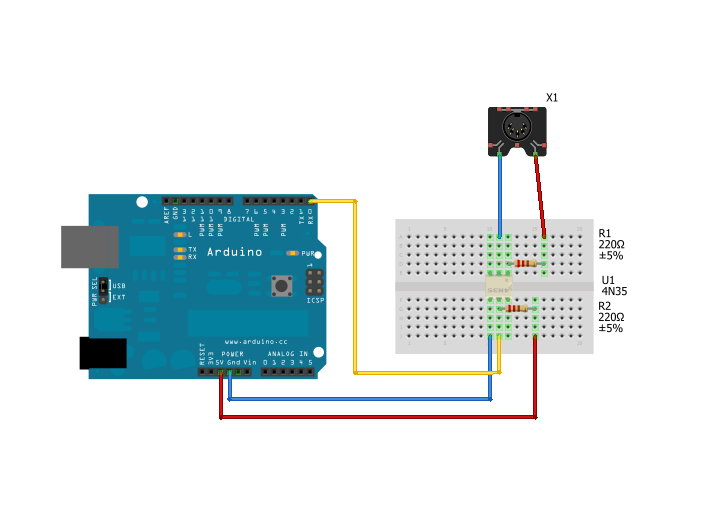

Вот, набросал схемку MIDI-IN для Arduino. Опторазвязку можно заменить на что-то похожее.


Для проверки можно написать программку, которая будет принимать байты через последовательный интерфейс и реагировать светодиодом на MIDI-команды Note On/Of на каком-то определенном канале. Каждая команда состоит из трех байт:

• Команда Note Off: 8n, kk, vv
• Команда Note On: 9n, kk, vv

nn - Channel number, n = 0 to F = Channels 1 to 16
kk - Key number, kk = 00 to 7F 3C = middle c
vv -Velocity, vv = 01 to 7F 40 = no velocity; 00 = note off

Подробное описание протокола MIDI можно взять в сети.
Пример программы, которая обрабатывает MIDI-команды, на форуме arduino.cc.

[E1920]

Немножко разобрался с обработкой MIDI-сообщений... и даже поуправлял сервомашинкой!

[Mr.Kubikus]

+1!

Как я понял, это только басовая линия? Сколько еще нужно серв, чтобы исполнить классический вариант?

[E1920]

Хороший вопрос) Нотную партитуру не видел.
Тем не менее, попробовал подключить две сервомашинки.
При попытки одновременно подавать управляющее воздействие на обе получилась вот такая интересная штука:



Кстати, теперь для подключения миди-интерфейса использую специальный миди-шилд, который упрощает работу.

[Mr.Kubikus]

Вот еще что откопал - Алгоритм Гёрцеля для детектирования и декодирования тональных сигналов. Для автоматического тюнинга MIDI-инструмента.
