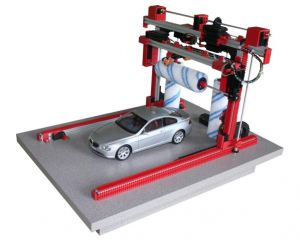

Автоматическая мойка

Артикул:  226002
Вес: 6.5 кг
Размер: 540 x 390 x 400 мм
Напряжение питания: 24 В
Товара нет на складе, но мы принимаем заказы

Эта компактная модель имитирует работу автоматической линии для мойки автомобилей. Подобные мойки можно встретить на некоторых автозаправках и в больших гаражных комплексах.

Линия состоит из подвижного портала, который может перемещаться по оси Х. На раме портала размещаются две вертикальные вращающиеся щетки и одна подвижная вращающаяся горизонтальная щетка, которая перемещается вдоль оси Y.

Цикл мойки состоит из следующих последовательно выполняющихся операций: включение вращения щеток, подача портала вдоль оси Х и одновременное отслеживание профиля автомобиля. Отслеживание осуществляется с помощью бесконтактных оптических датчиков. После выполнения прохода в одну сторону, по сигналу электроконтактного датчика, портал начинает перемещаться в обратную сторону. После возвращения портала в исходное положение цикл мойки завершается, и вращение щеток прекращается.

Датчики:

1. Бесконтактный датчик - 2 шт.
2. Механический переключатель - 4 шт.

Исполнительные устройства:

1. Нереверсивный электромотор - 3 шт.
2. Реверсивный электромотор - 2 шт.

Требования к системе управления:

1. Цифровые входы - 6 шт.
2. Цифровые выходы - 6 шт.

Комплект поставки:

  1. Разъем Sub-D 37
  2. Схема подключения
  3. Принципиальная схема
  4. Описание датчиков
  5. Инструкция
  6. Комплект запасных частей

Модель поставляется в собранном виде. Система управления в комплект не входит!
