Как подключить Датчик влажности почвы Moisture Sensor ?

[Mr.Kubikus]

Хочу подключить Датчик влажности почвы Moisture Sensor к компьютеру. Для этого мне понадобиться сам датчик, плата расширения IO Expansion Shield for Arduino (V5) и Кабель для аналоговых сенсоров. Есть ли у вас преобразователи USB и соответствующее программное обеспечение к нему для непосредственной связи с компьютером и дальнейшей обработки данных?

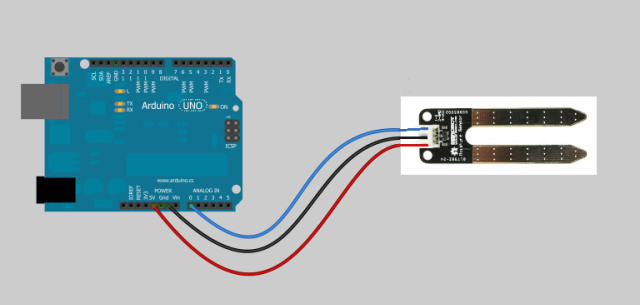

Для подключения датчика влажности почвы Moisture Sensor к компьютеру можно использовать следующую минимальную схему:


Вам потребуются следующие компоненты:
- Датчик влажности
- Контроллер Arduino UNO
- Кабель USB A-B

Как видно из схемы, плату IO Expansion Shield for Arduino (V5) можно не использовать. Она нужна для облегчения монтажа большого количество внешних подключений - для этого на ней есть специальные разъемы. Конечно, если влом паять, то можно использовать.
Также вам не нужен какой-либо преобразователь USB, его функцию выполняет плата Arduino UNO.

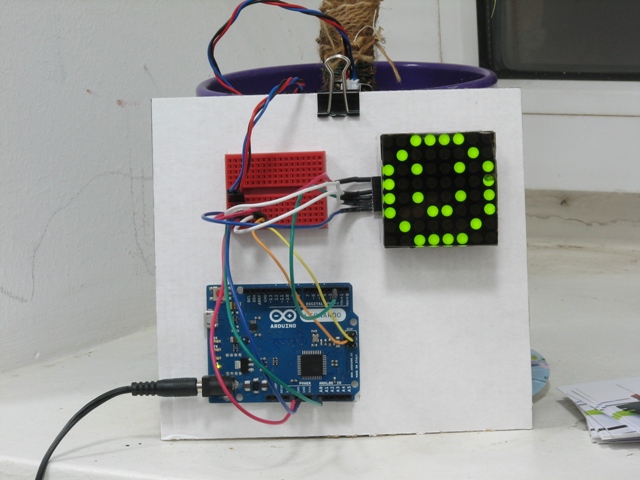

Вот как это выглядит на действующем макете:


Это "Умный цветок" из соседнего топика.

Вам надо будет написать программу для Arduino, которая в цикле запускает преобразование AЦП, считывает результат, обрабатывает его, например, фильтрует и передает его на компьютер через последовательный интерфейс. Упрощенный пример ниже:

Код: Выделить всё

/*
  Получаем сигнал от датчика влажности и отправяем его на комп.
  http://pacpac.ru 2012
*/

int sensorPin   = A0;  // датчик влажности подключен к входу A0
int sensorValue = 0;

void setup() {
  // инициализируем UART
  Serial.begin(9600);
}

void loop() {
  // 1. Считываем значение из АЦП
  sensorValue = analogRead(sensorPin);

  // 2. Отправляем значение на комп
  Serial.println(sensorValue);

  // 3. Пауза 1 сек
  delay(1000);
}
